Plattformwagen,
verfahrbar mit Einfachschere
mit manueller Hydraulik - Modell HF…SM
Tragfähigkeit 150 - 1.250 kg
Plattformhöhe max. 1.050 mm

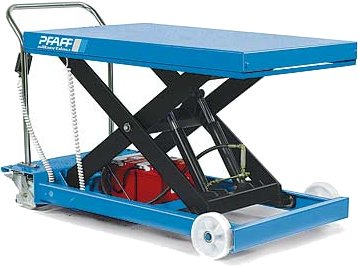

mit Elektrohydraulikaggregat - Modell HF…SE
Tragfähigkeit 300 - 1.250 kg
Plattformhöhe max. 1.050 mm
Ein Hubtisch für das ortsunabhängige Heben und Zuführen von Lasten im innerbetrieblichen Einsatz.
Ausstattung und Verarbeitung
- Manuelle Hydraulik mit Fußhebel oder Elektrohydraulikaggregat mit Totmannschaltung - ein Netzelektroanschluss ist nicht erforderlich.
- Hohe Sicherheit durch Überlastventil und Senkbremsventil.
- Robuste Single-Scherenkonstruktion, ab 300 kg Vollstahlscheren.
- Schwenkbare Plattform mit mechanischer Arretierung für sichere Wartungsarbeiten.
- Kompaktes Fahrwerk mit geringer Bauhöhe.
- Lenk- und Bockrollen mit wartungsfreien Kugellagern, Feststellbremsen an den Lenkrollen.
- Entspricht EN 1570 und Maschinenrichtlinie 2006/42/EG.
- Batterie und Ladegerät sind bei Modellen mit Elektrohydraulikaggregat im Lieferumfang enthalten.
/Yale/Hubtisch/Plattformwagen_HF_S.php
| Typ | Preis | |
| Plattformwagen mit Einfachschere u. manueller Hydraulik Modell HF 015-078 SM | Tragkraft 150 kg max. Hub 525 mm, max. Plattformhöhe 780 mm | 704,33 EUR |
| Plattformwagen mit Einfachschere u. manueller Hydraulik Modell HF 030-084 SM | Tragkraft 300 kg max. Hub 505 mm, max. Plattformhöhe 840 mm | 1.110,89 EUR |
| Plattformwagen mit Einfachschere u. manueller Hydraulik Modell HF 050-090 SM | Tragkraft 500 kg max. Hub 560 mm, max. Plattformhöhe 900 mm | 1.458,82 EUR |
| Plattformwagen mit Einfachschere u. manueller Hydraulik Modell HF 080-105 SM | Tragkraft 800 kg max. Hub 690 mm, max. Plattformhöhe 1,05 m | 2.792,24 EUR |
| Plattformwagen mit Einfachschere u. manueller Hydraulik Modell HF 100-105 SM | Tragkraft 1000 kg max. Hub 690 mm, max. Plattformhöhe 1,05 m | 3.639,79 EUR |
| Plattformwagen mit Einfachschere u. manueller Hydraulik Modell HF 125-105 SM | Tragkraft 1250 kg max. Hub 690 mm, max. Plattformhöhe 1,05 m | 3.433,87 EUR |
| Plattformwagen mit Einfachschere u. Elektrohydraulik. Modell HF 030-084 SE | Tragkraft 300 kg max. Hub 505 mm, max. Plattformhöhe 840 mm | 3.342,79 EUR |
| Plattformwagen mit Einfachschere u. Elektrohydraulik. Modell HF 050-090 SE | Tragkraft 500 kg max. Hub 560 mm, max. Plattformhöhe 900 mm | 3.660,69 EUR |
| Plattformwagen mit Einfachschere u. Elektrohydraulik. Modell HF 080-105 SE | Tragkraft 800 kg max. Hub 690 mm, max. Plattformhöhe 1,05 m | 5.075,62 EUR |
| Plattformwagen mit Einfachschere u. Elektrohydraulik. Modell HF 100-105 SE | Tragkraft 1000 kg max. Hub 690 mm, max. Plattformhöhe 1,05 m | 5.894,90 EUR |
| Plattformwagen mit Einfachschere u. Elektrohydraulik. Modell HF 125-105 SE | Tragkraft 1250 kg max. Hub 690 mm, max. Plattformhöhe 1,05 m | 5.692,17 EUR |
| Plattformwagen mit manueller Hydraulik - Modell HF…SM | |||||||
| Typ | HF 015-078 SM |
HF 030-084 SM |
HF 050-090 SM |
HF 080-105 SM |
HF 100-105 SM |
HF 125-105 SM |
|

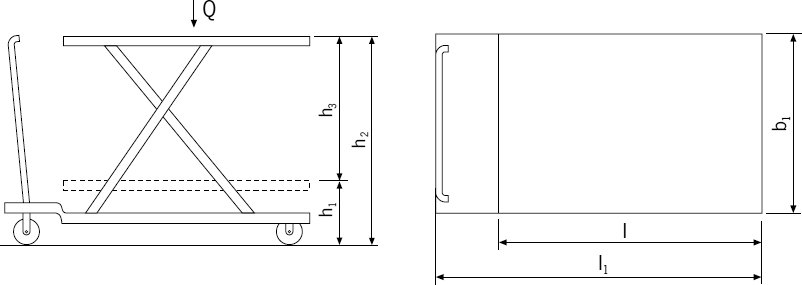

| Tragfähigkeit Q | kg | 150 | 300 | 500 | 800 | 1.000 | 1.250 |
| Plattformhöhe, max. h2 | mm | 780 | 840 | 900 | 1.050 | 1.050 | 1.050 |
| Plattformhöhe, min. h1 | mm | 255 | 335 | 340 | 360 | 360 | 360 |
| Hub h3 | mm | 525 | 505 | 560 | 690 | 690 | 690 |
| Gesamtlänge l1 | mm | 990 | 1.050 | 1.320 | 1.650 | 2.350 | 1.650 |
| Gesamtbreite b1 | mm | 450 | 500 | 610 | 860 | 1.000 | 860 |
| Plattformlänge l | mm | 760 | 840 | 1.030 | 1.350 | 2.000 | 1.350 |
| Plattformbreite b1 | mm | 450 | 500 | 610 | 840 | 1.000 | 840 |
| Bereifung** | VG | PUR | PUR | PA | PA | PA | |
| Betriebsbremse | manuell | manuell | manuell | manuell | manuell | manuell | |
| Hebelschläge | 14 | 18 | 29 | 40 | 80 | 80 | |
| Gewicht*** | kg | 41 | 83 | 109 | 222 | 350 | 230 |
| Artikel-Nr. | 24501078 | 24503084 | 24505090 | 24508105 | 24510105 | 24512105 | |
| Preis* | EUR | 704,33 | 1.110,89 | 1.458,82 | 2.792,24 | 3.639,79 | 3.433,87 |
| ** PA...Polyamid-Rollen, PUR...Polyurethan-Rollen | |||||||
* exkl. MwSt. zzgl. Versandkosten
/Yale/Hubtisch/Plattformwagen_HF_S.php
| Typ | Preis | |
| Plattformwagen mit Einfachschere u. manueller Hydraulik Modell HF 015-078 SM | Tragkraft 150 kg max. Hub 525 mm, max. Plattformhöhe 780 mm | 704,33 EUR |
| Plattformwagen mit Einfachschere u. manueller Hydraulik Modell HF 030-084 SM | Tragkraft 300 kg max. Hub 505 mm, max. Plattformhöhe 840 mm | 1.110,89 EUR |
| Plattformwagen mit Einfachschere u. manueller Hydraulik Modell HF 050-090 SM | Tragkraft 500 kg max. Hub 560 mm, max. Plattformhöhe 900 mm | 1.458,82 EUR |
| Plattformwagen mit Einfachschere u. manueller Hydraulik Modell HF 080-105 SM | Tragkraft 800 kg max. Hub 690 mm, max. Plattformhöhe 1,05 m | 2.792,24 EUR |
| Plattformwagen mit Einfachschere u. manueller Hydraulik Modell HF 100-105 SM | Tragkraft 1000 kg max. Hub 690 mm, max. Plattformhöhe 1,05 m | 3.639,79 EUR |
| Plattformwagen mit Einfachschere u. manueller Hydraulik Modell HF 125-105 SM | Tragkraft 1250 kg max. Hub 690 mm, max. Plattformhöhe 1,05 m | 3.433,87 EUR |
| Plattformwagen mit Einfachschere u. Elektrohydraulik. Modell HF 030-084 SE | Tragkraft 300 kg max. Hub 505 mm, max. Plattformhöhe 840 mm | 3.342,79 EUR |
| Plattformwagen mit Einfachschere u. Elektrohydraulik. Modell HF 050-090 SE | Tragkraft 500 kg max. Hub 560 mm, max. Plattformhöhe 900 mm | 3.660,69 EUR |
| Plattformwagen mit Einfachschere u. Elektrohydraulik. Modell HF 080-105 SE | Tragkraft 800 kg max. Hub 690 mm, max. Plattformhöhe 1,05 m | 5.075,62 EUR |
| Plattformwagen mit Einfachschere u. Elektrohydraulik. Modell HF 100-105 SE | Tragkraft 1000 kg max. Hub 690 mm, max. Plattformhöhe 1,05 m | 5.894,90 EUR |
| Plattformwagen mit Einfachschere u. Elektrohydraulik. Modell HF 125-105 SE | Tragkraft 1250 kg max. Hub 690 mm, max. Plattformhöhe 1,05 m | 5.692,17 EUR |
| Plattformwagen mit Elektrohydraulikaggregat - Modell HF…SE | ||||||
| Typ | HF 030-084 SE |
HF 050-090 SE |
HF 080-105 SE |
HF 100-105 SE |
HF 125-105 SE |
|
| Tragfähigkeit Q | kg | 300 | 500 | 800 | 1.000 | 1.250 |
| Plattformhöhe, max. h2 | mm | 840 | 900 | 1.050 | 1.050 | 1.050 |
| Plattformhöhe, min. h1 | mm | 335 | 340 | 360 | 360 | 360 |
| Hub h3 | mm | 505 | 560 | 690 | 690 | 690 |
| Gesamtlänge l1 | mm | 1.130 | 1.330 | 1.650 | 2.350 | 1.650 |
| Gesamtbreite b1 | mm | 500 | 610 | 860 | 1.000 | 860 |
| Plattformlänge l | mm | 840 | 1.030 | 1.350 | 2.000 | 1.350 |
| Plattformbreite b1 | mm | 500 | 610 | 840 | 1.000 | 840 |
| Bereifung** | PUR | PUR | PA | PA | PA | |
| Betriebsbremse | manuell | manuell | manuell | manuell | manuell | |
| Hebelschläge | elektrisch | elektrisch | elektrisch | elektrisch | elektrisch | |
| Gewicht*** | kg | 120 | 158 | 270 | 397 | 278 |
| Artikel-Nr. | 24603084 | 24605090 | 24608105 | 24610105 | 24612105 | |
| Preis* | EUR | 3.342,79 | 3.660,69 | 5.075,62 | 5.894,90 | 5.692,17 |
| ** PA...Polyamid-Rollen, PUR...Polyurethan-Rollen *** Gewicht = Eigengewicht mit Batterie und Ladegerät |
||||||
* exkl. MwSt. zzgl. Versandkosten
