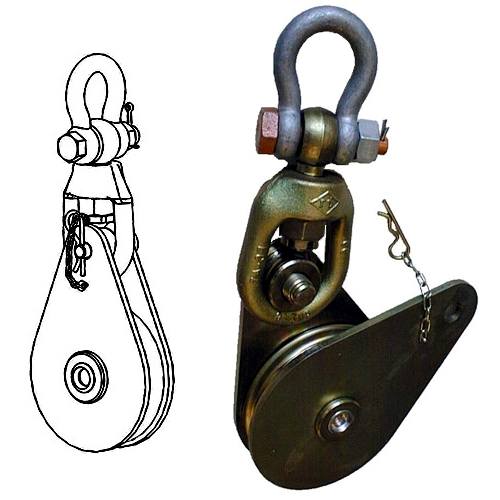

Schwerlast Umlenkrolle mit Schäkel
- Bruchlast bzw. Sicherheit mehr als das 4 fache der zulässigen Tragkraft.
- Die Modelle bis 8 t verzinkt und verchromt. Modelle ab 12,5 t pulverbeschichtet in Gelb RAL 1004.
- Seilrolle auf Bronzebuchse mit Axialschmiernippel oder dauergeschmiertem Kugellager (siehe technische Daten in der Tabelle).
/Greifzug/Kloben/Kloben_ETM.php
| Typ | Preis | |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 2,0 t | Gewicht 2,7 kg Für Seil-Ø 9/10 mm, Typ ETM2-79E10 | 223,08 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 5,0 t | Gewicht 8,0 kg Für Seil-Ø 12/14 mm, Typ ETM5-114E14 | 387,53 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 5,0 t | Gewicht 10,5 kg Für Seil-Ø 12/14 mm, Typ ETM5-165E14 | 478,61 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 8,0 t | Gewicht 15,0 kg Für Seil-Ø 17/19 mm, Typ ETM8-142E19 | 552,31 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 8,0 t | Gewicht 20,0 kg Für Seil-Ø 17/19 mm, Typ ETM8-209E19 | 608,08 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 8,0 t | Gewicht 25,0 kg Für Seil-Ø 17/19 mm, Typ ETM8-262E19 | 943,80 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 8,0 t | Gewicht 29,0 kg Für Seil-Ø 20/23 mm, Typ ETM8-326E23 | 1.158,41 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 12,5 t | Gewicht 30,0 kg Für Seil-Ø 20/23 mm, Typ ETM12-145E23 | 1.022,89 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 12,5 t | Gewicht 35,0 kg Für Seil-Ø 20/23 mm, Typ ETM12-216E23 | 1.327,26 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 12,5 t | Gewicht 35,0 kg Für Seil-Ø 26/29 mm, Typ ETM12-216E29 | 1.144,88 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 15,0 t | Gewicht 38,0 kg Für Seil-Ø 20/23 mm, Typ ETM15-262E23 | 1.523,17 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 15,0 t | Gewicht 45,0 kg Für Seil-Ø 20/23 mm, Typ ETM15-326E23 | 1.678,49 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 15,0 t | Gewicht 65,0 kg Für Seil-Ø 20/23 mm, Typ ETM15-420E23 | 2.155,34 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 20,0 t | Gewicht 39,0 kg Für Seil-Ø 26/29 mm, Typ ETM20-216E29 | 1.642,85 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 20,0 t | Gewicht 56,0 kg Für Seil-Ø 35/38 mm, Typ ETM20-268E38 | 1.694,33 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 20,0 t | Gewicht 70,0 kg Für Seil-Ø 35/38 mm, Typ ETM20-410E38 | 2.613,93 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 25,0 t | Gewicht 62,0 kg Für Seil-Ø 26/29 mm, Typ ETM25-262E29 | 2.362,36 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 25,0 t | Gewicht 85,0 kg Für Seil-Ø 26/29 mm, Typ ETM25-326E29 | 2.743,62 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 32,0 t | Gewicht 95,0 kg Für Seil-Ø 42/46 mm, Typ ETM32-334E46 | 4.763,44 EUR |
| Schwerlast Umlenkrolle mit Schäkel, Tragkraft 32,0 t | Gewicht 135,0 kg Für Seil-Ø 42/46 mm, Typ ETM32-518E46 | 5.233,36 EUR |

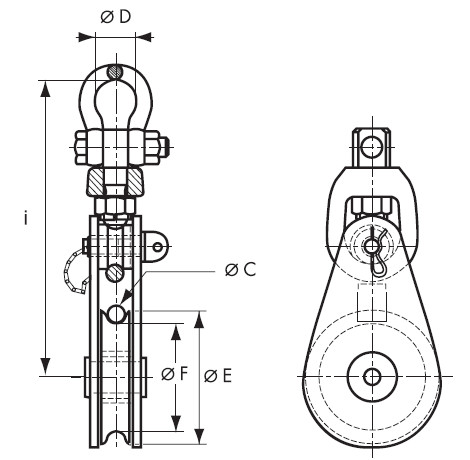

| Technische Daten | Abmessungen | ||||||||||
| Tragkraft | für Seil Ø | Gewicht | Lager | Bestell-Nr. | Artikel-Nr. | Preis | Seilrollen Ø | Haken | |||
| Innen F |
Außen E |
Höhe I |
Öffnung D |
||||||||
| 2,0 t | 9-10 mm | 2,7 kg | Bba | ETM2-79E10 | 81439 | 223,08 EUR | 60 mm | 79 mm | 219 mm | 33 mm | |
| 5,0 t | 12-14 mm | 8,0 kg | Bb | ETM5-114E14 | 81409 | 387,53 EUR | 90 mm | 114 mm | 327 mm | 51 mm | |
| 5,0 t | 12-14 mm | 10,5 kg | Bb | ETM5-165E14 | 81469 | 478,61 EUR | 140 mm | 165 mm | 378 mm | 51 mm | |
| 8,0 t | 17-19 mm | 15,0 kg | Bb | ETM8-142E19 | 81499 | 552,31 EUR | 112 mm | 142 mm | 400 mm | 58 mm | |
| 8,0 t | 17-19 mm | 20,0 kg | Bb | ETM8-206E19 | 81529 | 608,08 EUR | 177 mm | 209 mm | 434 mm | 58 mm | |
| 8,0 t | 17-19 mm | 25,0 kg | Ro | ETM8-262E19 | 81559 | 943,80 EUR | 221 mm | 262 mm | 460 mm | 58 mm | |
| 8,0 t | 20-23 mm | 29,0 kg | Ro | ETM8-326E23 | 81589 | 1.158,41 EUR | 275 mm | 326 mm | 498 mm | 58 mm | |
| 12,5 t | 20-23 mm | 30,0 kg | Bb | ETM12-145E23 | 81619 | 1.022,89 EUR | 112 mm | 145 mm | 444 mm | 68 mm | |
| 12,5 t | 20-23 mm | 35,0 kg | Ro | ETM12-216E23 | 81679 | 1.327,26 EUR | 174 mm | 216 mm | 479 mm | 68 mm | |
| 12,5 t | 26-29 mm | 35,0 kg | Bb | ETM12-216E29 | 81649 | 1.144,88 EUR | 174 mm | 216 mm | 488 mm | 68 mm | |
| 15,0 t | 20-23 mm | 38,0 kg | Ro | ETM15-262E23 | 81709 | 1.523,17 EUR | 221 mm | 262 mm | 574 mm | 83 mm | |
| 15,0 t | 20-23 mm | 45,0 kg | Ro | ETM15-326E23 | 81769 | 1.678,49 EUR | 275 mm | 326 mm | 607 mm | 83 mm | |
| 15,0 t | 20-23 mm | 65,0 kg | Ro | ETM15-420E23 | 81829 | 2.155,34 EUR | 355 mm | 420 mm | 653 mm | 83 mm | |
| 20,0 t | 26-29 mm | 39,0 kg | Ro | ETM20-216E29 | 81739 | 1.642,85 EUR | 174 mm | 216 mm | 576 mm | 89 mm | |
| 20,0 t | 35-38 mm | 56,0 kg | Ro | ETM20-268E38 | 81799 | 1.694,33 EUR | 224 mm | 268 mm | 606 mm | 89 mm | |
| 20,0 t | 35-38 mm | 70,0 kg | Ro | ETM20-410E38 | 81859 | 2.613,93 EUR | 349 mm | 410 mm | 676 mm | 89 mm | |
| 25,0 t | 26-29 mm | 62,0 kg | Ro | ETM25-262E29 | 81889 | 2.362,36 EUR | 221 mm | 262 mm | 665 mm | 98 mm | |
| 25,0 t | 26-29 mm | 85,0 kg | Ro | ETM25-326E29 | 81949 | 2.743,62 EUR | 270 mm | 326 mm | 697 mm | 98 mm | |
| 32,0 t | 42-46 mm | 95,0 kg | Ro | ETM32-334E46 | 81919 | 4.763,44 EUR | 270 mm | 334 mm | 761 mm | 110 mm | |
| 32,0 t | 42-46 mm | 135,0 kg | Ro | ETM32-518E46 | 81979 | 5.233,36 EUR | 443 mm | 518 mm | 853 mm | 110 mm | |
Bba = Selbstschmierende Bronze Buchse, Bb = Bronze Buchse, Ro = Lager
