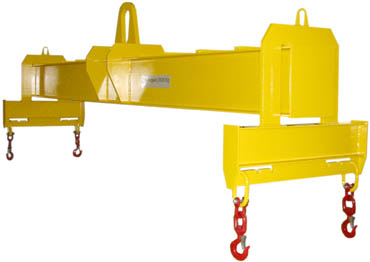

Quertraversen Typ QTR bzw. QTVTragfähigkeit von 1 bis 15 t
Die Quertraversen werden zum Transport von rechteckigen Gütern eingesetzt, die an vier Punkten mittels Seilen und
Ketten angeschlagen werden. Dabei soll die Last immer senkrecht eingeleitet werden. Der Schwerpunkt muss genau unterhalb
des Aufhängepunktes liegen.
Die Quertraverse Typ QTR besteht aus einem verwindungssteifen Längsträger mit zwei
Querträgern in festem Abstand. An den Enden der Querträger sind zwei Wirbelhaken in festem Abstand angebracht.
Die Quertraverse Typ QTV ist ausgebildet wie Typ QTR, jedoch sind die Querträger und Haken auf dem
Längs- und Querträger verstellbar, ähnlich der siehe auch Typ TV.
Die Quertraverse Typ QTV, besteht aus einem verwindungssteifen Längsträger mit zwei Querträgern im verstellbaren
Abstand G1 bis G2. Axial werden die Querträger formschlüssig gesichert. Auf den Querträgern sind zwei verstellbare
Laschen mit Wirbelhaken angebracht. Die Laschen haben eine Transportöse für die Verstellung. Bei großen Eigengewichten
wird eine Kranaufhängeöse vorgesehen. Diese Traverse wird eingesetzt, um lange Güter schonend und sicher zu transportieren.
Die Variante QTV mit niedriger Bauhöhe ermöglicht eine Einsparung der Bauhöhe, jedoch ist
eine sehr genaue Schwerpunktbestimmung für einen sicheren Transport notwendig.
| Typ |
Tragfähigkeit |
Länge [mm] |
Breite [mm] |
Höhe [mm] |
Eigengewicht |
Preis |
| kg |
G2 |
G4 |
H |
kg |
EUR |
| QTR10 / 3 / 2 |
1.000 |
2.000 |
1.000 |
490 |
120 |
827,48 |
|
| QTR25 / 2 / 1 |
2.500 |
2.000 |
1.000 |
620 |
160 |
895,40 |
| QTR25 / 3 / 2 |
2.500 |
3.000 |
2.000 |
660 |
260 |
195,50 |
| QTR25 / 5 / 3 |
2.500 |
5.000 |
3.000 |
760 |
400 |
127,50 |
|
| QTR50 / 2 / 1 |
5.000 |
2.000 |
1.000 |
760 |
210 |
136,00 |
| QTR50 / 3 / 2 |
5.000 |
3.000 |
2.000 |
900 |
340 |
148,50 |
| QTR50 / 5 / 3 |
5.000 |
5.000 |
3.000 |
870 |
600 |
129,41 |
|
| QTR75 / 3 / 2 |
7.500 |
3.000 |
2.000 |
990 |
500 |
|
| QTR75 / 5 / 2 |
7.500 |
5.000 |
2.000 |
990 |
910 |
1.248,50 |
| QTR75 / 8 / 3 |
7.500 |
8.000 |
3.000 |
990 |
1.460 |
1.292,50 |
|
| QTR100 / 3 / 2 |
10.000 |
3.000 |
2.000 |
1.150 |
910 |
1.452,00 |
| QTR100 / 5 / 2 |
10.000 |
5.000 |
2.000 |
1.100 |
900 |
0,00 |
| QTR100 / 8 / 3 |
10.000 |
8.000 |
3.000 |
980 |
1.500 |
115,50 |
|
| QTR150 / 3 / 2 |
15.000 |
3.000 |
2.000 |
1.200 |
580 |
137,50 |
| QTR150 / 5 / 2 |
15.000 |
5.000 |
2.000 |
1.250 |
1.200 |
148,50 |
| QTR150 / 8 / 3 |
15.000 |
8.000 |
3.000 |
1.450 |
1.900 |
176,00 |
| Typ |
Tragfähigkeit |
Länge [mm] |
Breite [mm] |
Höhe [mm] |
Eigengewicht |
Preis |
| kg |
G1 |
G2 |
G3 |
G4 |
H1 |
kg |
EUR |
| QTV10 / 3 / 2 |
1.000 |
|
3.000 |
500 |
2.000 |
580 |
120 |
|
|
| QTV25 / 2 / 1 |
2.500 |
500 |
2.000 |
500 |
1.000 |
710 |
160 |
88,33 |
| QTV25 / 3 / 2 |
2.500 |
500 |
3.000 |
500 |
2.000 |
750 |
260 |
103,95 |
| QTV25 / 5 / 3 |
2.500 |
500 |
5.000 |
750 |
3.000 |
850 |
400 |
171,49 |
|
| QTV50 / 2 / 1 |
5.000 |
500 |
2.000 |
500 |
1.000 |
860 |
210 |
239,14 |
| QTV50 / 3 / 2 |
5.000 |
500 |
3.000 |
500 |
2.000 |
1.000 |
340 |
401,94 |
| QTV50 / 5 / 3 |
5.000 |
500 |
5.000 |
750 |
3.000 |
970 |
600 |
|
|
| QTV75 / 3 / 2 |
7.500 |
500 |
3.000 |
500 |
2.000 |
1.090 |
500 |
114,40 |
| QTV75 / 5 / 2 |
7.500 |
500 |
5.000 |
500 |
2.000 |
1.090 |
910 |
135,19 |
| QTV75 / 8 / 3 |
7.500 |
500 |
8.000 |
750 |
3.000 |
1.090 |
1.460 |
187,11 |
|
| QTV100 / 3 / 2 |
10.000 |
1.000 |
3.000 |
500 |
2.000 |
1.270 |
910 |
332,64 |
| QTV100 / 5 / 2 |
10.000 |
1.000 |
5.000 |
500 |
2.000 |
1.220 |
900 |
414,81 |
| QTV100 / 8 / 3 |
10.000 |
1.000 |
8.000 |
750 |
3.000 |
1.100 |
1.500 |
|
|
| QTV150 / 3 / 2 |
15.000 |
1.000 |
3.000 |
500 |
2.000 |
1.350 |
580 |
202,18 |
| QTV150 / 5 / 2 |
15.000 |
1.000 |
5.000 |
500 |
2.000 |
1.400 |
1.200 |
421,63 |
| QTV150 / 8 / 3 |
15.000 |
1.000 |
8.000 |
750 |
3.000 |
1.600 |
1.900 |
606,43 |
Die Rahmentraverse wird häufig dort eingesetzt, wo eine genaue Schwerpunktbestimmung
schwierig und die erforderliche Hubhöhe vorhanden ist. Die Konstruktion besteht aus einem festen Rahmen
mit vier Haken an den Ecken.
|
