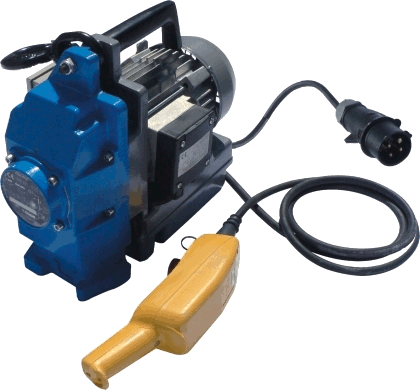

Minifor TR10 SY für Kernmantelseil
Der minifor™ für Kernmantelseil TR10 SY ist speziell
für Hebearbeiten in großer Höhe entwickelt worden.
Es handelt sich dabei um eine Seildurchlaufwinde. Seine kompakte Bauweise macht ihn zu einem leicht
transportablen Gerät und ermöglicht eine Vielzahl von Problemlösungen auf der Baustelle.
Aufgrund der Flexibilität und des geringen Gewichtes
bietet das Kermantelseil eine Menge Vorteile:
- Einfache Handhabung selbst bei großen Hublängen.
- Keine Beschädigungen von Oberflächen, die das Seil berühren.
- Verbesserte Sicherheitseinrichtungen für den Bediener.
Verschiedenste Einsatzgebiete wie z.B. in der Wind- und Energieindustrie..
| Typ |
TR10SY 400V |
TR10SY 690V |
TR10SY 230V |
TR10SY 230V |
| Tragkraft |
100 kg |
100 kg |
100 kg |
100 kg |
| Geschwindigkeit |
30 m/min |
30 m/min |
15 m/min |
30 m/min |
| Stromart |
Drehstrom |
Wechselstrom1) |
| Stromversorgung |
3Ph 50Hz
400V |
3PH 50Hz
690V |
1PH 50Hz
230V |
1PH 50Hz
230V |
| Stromaufnahme |
2,25 A |
1,3 A |
|
|
| Gewicht ohne Seil |
22,7 kg |
26,2 kg |
19,5 kg |
20,0 kg |
| Einschaltdauer |
100 % |
100 % |
100 % |
100 % |
| Standard Länge |
20 m |
20 m |
20 m |
20 m |
| max. Länge |
150 m |
150 m |
150 m |
150 m |
| Seil-Ø |
7 mm |
7 mm |
7 mm |
7 mm |
| Schutzklasse |
IP 55 |
IP 55 |
IP 55 |
IP 55 |
| Gewicht pro m Seil |
30,7 g/m |
30,7 g/m |
30,7 g/m |
30,7 g/m |
| Bruchlast |
13,4 kN |
13,4 kN |
13,4 kN |
13,4 kN |
| Leistung Motor |
0,75 kW |
0,75 kW |
0,37 kW |
0,75 kW |
| Steuerspannung |
48 V |
48 V |
|
|
| Artikel-Nr. |
108619 |
108629 |
198779 |
198799 |
| Preis [EUR] |
3.233,99 |
4.099,92 |
2.466,20 |
2.876,60 |
1) Im Lieferumfang enthalten: Adapterstück CEE auf Schuko!
Kernmantelseil (optional)
Das Kernmantelseil kommt mit vorbereiteter Spitze zur
leichten Einführung in das Gerät. Die technischen
Spezifikationen des Kernmantelseils
erlauben eine hohe Flexibilität des
Seils bei hohen Tragfähigkeiten.

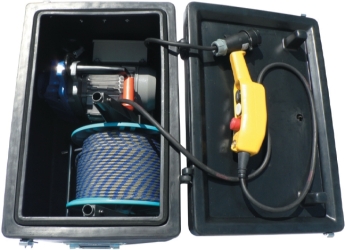

Koffer für minifor und Zubehör
Kunststoffkoffer (optional) zum Schutz des Gerätes, des
Seils und der Seiltrommel während des Transportes.
Transportkoffer für minifor
Kunststoffkoffer (optional) zum Schutz des Gerätes
während des Transportes.

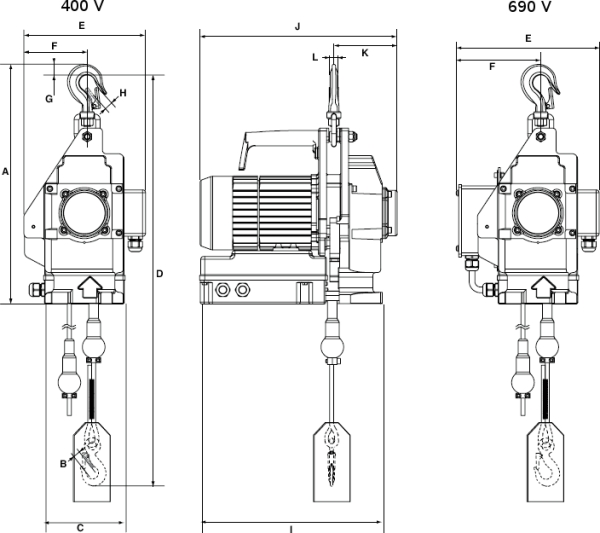

Abmessungen
| Typ |
Abmessungen in mm |
| A |
B |
C |
D |
E |
F |
G |
H |
I |
J |
K |
L |
| TR10SY 400 V |
427 |
15 |
140 |
728 |
209 |
112 |
20 |
20 |
324 |
356 |
112 |
15 |
| TR10SY 690 V |
427 |
15 |
140 |
728 |
259 |
158 |
20 |
20 |
324 |
356 |
112 |
15 |
|
