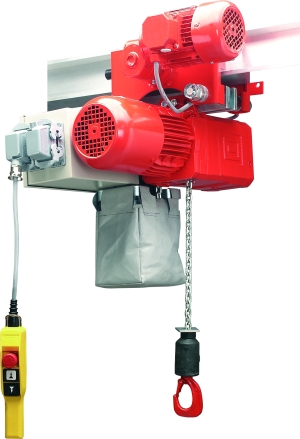

Elektrokettenzug 66/04 AKE


Hadef - Figur 66/04 AKE

mit Elektrofahrwerk
Der Eektrokettenzug Figur 66/04 wird in äußerst robuster Industriequalität hergestellt. Folglich gibt der Hersteller 5 Jahre Garantie.

Qualitätsmerkmale des Elektrokettenzugs:
  • Schrägverzahnte, geschliffene, im Einsatz gehärtete Zahnräder
  • Schützsteuerung 42V beim AK 8, AK 9 und AK 10 inklusive
  • Schutzart IP 55 optional IP 66 geschützt gegen Staub und Überflutung
  • Überlastsicherung durch Rutschkupplung bei AK 8
  • Überlastsicherung durch Stromabschaltung bei AK 9
  • Phasenüberwachungsrelais
  • Motor gegen Überhitzung durch Thermofühler geschützt
  • Betriebsendschalter für Heben und Senken
  • Steckkontakte für Stromanschluß und Steuerschalter
  • Verzinkte RUD Hochleistungslastkette nach EN 818-7-T
  • optimierte Kettenführung
Funkfernsteuerung Bedienungsanleitung Elektrokettenzug AK
Bedienungsanl.
 Hersteller-Flyer Elektrokettenzug AK
Flyer
/Hadef/EKettenzug/mEFahrwerk/Figur_6604AKE.php
Typ Preis
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 402 DT 80 N8/2Tragkraft 250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 16,0/4,0 m/min, Triebwerksgruppe 2m		3.455,10 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 405 DT 80 K4Tragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 6,0 m/min, Triebwerksgruppe 2m		3.583,80 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 405 DT 80 N8/2Tragkraft 500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 9,4/2,3 m/min, Triebwerksgruppe 2m		3.583,80 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 406 DT 80 K4Tragkraft 630 kg
Standardhub 3,0 m, Hubgeschwindigkeit 6,0 m/min, Triebwerksgruppe 1Bm		3.583,80 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 406 DT 80 N8/2Tragkraft 630 kg
Standardhub 3,0 m, Hubgeschwindigkeit 9,4/2,3 m/min, Triebwerksgruppe 1Bm		3.583,80 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 410 DT 80 K4Tragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 3,0 m/min, Triebwerksgruppe 2m		3.781,80 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 410 DT 80 L8/2Tragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,5/1,1 m/min, Triebwerksgruppe 2m		3.781,80 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 610 DT 90 L8/2Tragkraft 1000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 2m		4.732,20 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 412 DT 80 L8/2Tragkraft 1250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,5/1,1 m/min, Triebwerksgruppe 1Bm		3.781,80 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 612 DT 90 L8/2Tragkraft 1250 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 1Bm		4.732,20 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 716 DT 100 L8/2Tragkraft 1600 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 2m		6.108,30 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 716 DT 100 L8/2Tragkraft 1600 kg
Standardhub 3,0 m, Hubgeschwindigkeit 11,0/2,6 m/min, Triebwerksgruppe 2m		6.108,30 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 620 DT 90 L8/2Tragkraft 2000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,0/1,0 m/min, Triebwerksgruppe 2m		5.029,20 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 820 FN 100 M8/2Tragkraft 2000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 10,0/2,5 m/min, Triebwerksgruppe 2m		6.504,30 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 625 DT 90 L8/2Tragkraft 2500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,0/1,0 m/min, Triebwerksgruppe 1Bm		5.029,20 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 725 DT 100 L8/2Tragkraft 2500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,5/1,3 m/min, Triebwerksgruppe 2m		6.464,70 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 825 FN 100 M8/2Tragkraft 2500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0/2,0 m/min, Triebwerksgruppe 2m		7.108,20 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 732 DT 100 L8/2Tragkraft 3200 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,0/1,0 m/min, Triebwerksgruppe 2m		6.464,70 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 832 FN 100 M8/2Tragkraft 3200 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,0/1,25 m/min, Triebwerksgruppe 2m		0,00 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 840 FN 100 M8/2Tragkraft 4000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,0/1,25 m/min, Triebwerksgruppe 2m		7.425,00 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 850 FN 100 M8/2Tragkraft 5000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,0/1,0 m/min, Triebwerksgruppe 2m		7.632,90 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 905 FN 112 M8/2Tragkraft 5000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,4/1,35 m/min, Triebwerksgruppe 2m		11.919,60 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 906 FN 112 M8/2Tragkraft 6300 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,4/1,35 m/min, Triebwerksgruppe 2m		11.919,60 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 910 FN 112 M8/2Tragkraft 10000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 2,8/0,7 m/min, Triebwerksgruppe 2m		13.454,10 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 912 FN 112 M8/2Tragkraft 12000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 2,8/0,7 m/min, Triebwerksgruppe 1Bm		13.800,60 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 915 FN 112 M8/2Tragkraft 15000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 1,8/0,45 m/min, Triebwerksgruppe 2m		21.126,60 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 920 FN 112 M8/2Tragkraft 20000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 1,35/0,35 m/min, Triebwerksgruppe 2m		23.156,10 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 925 FN 112 M8/2Tragkraft 25000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 1,1/0,27 m/min, Triebwerksgruppe 2m		26.185,50 EUR
Elektrokettenzug mit Elektrofahrwerk Typ: 66/04 AKE 930 FN 112 M8/2Tragkraft 30000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 1,0/0,2 m/min, Triebwerksgruppe 2m		40.679,10 EUR
Tragkraft Ketten-
stränge		 Hubgeschwin-
digkeit		 Typ TrwGr
FEM		 Einschalt-
dauer		 Flansch-
breite 1N		 Gewicht
(1)		 Preis**
250 kg 1 16,0 / 4,0 m/min AK 402 DT 80 N8/2 2m/M5 - 50 - 135 mm - 3.455,10 EUR
500 kg 1 6,0 m/min AK 405 DT 80 K 4 2m/M5 100 % 50 - 135 mm 85 kg 3.583,80 EUR
500 kg 1 9,4 / 2,3 m/min AK 405 DT 80 N8/2 2m/M5 40/25 % 50 - 135 mm 65 kg 3.583,80 EUR
630 kg 1 6,0 m/min AK 406 DT 80 K 4 1Bm/M3 60 % 50 - 135 mm 65 kg 3.583,80 EUR
630 kg 1 9,4 / 2,3 m/min AK 406 DT 80 N8/2 1Bm/M3 25/15 % 50 - 135 mm 65 kg 3.583,80 EUR
1000 kg 2 3,0 m/min AK 410 DT 80 K 4 2m/M5 100 % 50 - 135 mm 75 kg 3.781,80 EUR
1000 kg 2 4,5 / 1,1 m/min AK 410 DT 80 L8/2 2m/M5 40/25 % 50 - 135 mm 75 kg 3.781,80 EUR
1000 kg 1 8,0 / 2,0 m/min AK 610 DT 90 L8/2 2m/M5 30/20 % 66 - 185 mm 100 kg 4.732,20 EUR
1250 kg 2 4,5 / 1,1 m/min AK 412 DT 80 L8/2 1Bm/M3 25/15 % 50 - 135 mm 75 kg 3.781,80 EUR
1250 kg 1 8,0 / 2,0 m/min AK 612 DT 90 L8/2 1Bm/M3 25/15 % 66 - 185 mm 100 kg 4.732,20 EUR
1600 kg 1 8,0 / 2,0 m/min AK 716 DT 100 L8/2 2m/M5 40/40 % 74 - 196 mm 125 kg 6.108,30 EUR
1600 kg 1 11,0 / 2,6 m/min AK 716 DT 100 L8/2 2m/M5 30/20 % 74 - 196 mm 130 kg 6.108,30 EUR
2000 kg 2 4,0 / 1,0 m/min AK 620 DT 90 L8/2 2m/M5 30/20 % 66 - 185 mm 105 kg 5.029,20 EUR
2000 kg 1 10,0 / 2,5 m/min AK 820 FN 100 M8/2 2m/M5 40/25 % 74 - 196 mm 130 kg 6.504,30 EUR
2500 kg 2 4,0 / 1,0 m/min AK 625 DT 90 L8/2 1Bm/M3 40/15 % 66 - 185 mm 105 kg 5.029,20 EUR
2500 kg 2 5,5 / 1,3 m/min AK 725 DT 100 L8/2 2m/M5 40/25 % 74 - 196 mm 130 kg 6.464,70 EUR
2500 kg 1 8,0 / 2,0 m/min AK 825 FN 100 M8/2 2m/M5 40/25 % 74 - 196 mm 130 kg 7.108,20 EUR
3200 kg 2 4,0 / 1,0 m/min AK 732 DT 100 L8/2 2m/M5 40/40 % 74 - 196 mm 130 kg 6.464,70 EUR
4000 kg 2 5,0 / 1,25 m/min AK 840 FN 100 M8/2 2m/M5 - 74 - 192 mm - 7.425,00 EUR
5000 kg 2 4,0 / 1,0 m/min AK 850 FN 100 M8/2 2m/M5 40/25 % 119 - 215 mm 135 kg 7.632,90 EUR
5000 kg 1 5,4 / 1,35 m/min AK 905 FN 112 M8/2 2m/M5 40 % 119 - 215 mm 260 kg 11.919,60 EUR
5000 kg 1 8,0 / 2,0 m/min AK 905 FN 132 M8/2 2m/M5 - 119 - 215 mm - a. Anfr.
6300 kg 1 5,4 / 1,35 m/min AK 906 FN 112 M8/2 1Bm/M3 30 % 119 - 215 mm 260 kg 11.919,60 EUR
6300 kg 1 8,0 / 2,0 m/min AK 906 FN 132 M8/2 1Bm/M3 - 119 - 215 mm - a. Anfr.
10000 kg 1 5,8 / 1,4 m/min AK 1010 FN 160 M8/2 2m/M5 - 119 - 189 mm - a. Anfr.
10000 kg 2 2,8 / 0,7 m/min AK 910 FN 112 M8/2 2m/M5 40 % 119 - 215 mm 350 kg 13.454,10 EUR
10000 kg 2 4,0 / 1,0 m/min AK 910 FN 132 M8/2 2m/M5 40 % 119 - 215 mm 350 kg a. Anfr.
12000 kg 2 2,8 / 0,7 m/min AK 912 FN 112 M8/2 1Bm/M3 30 % 119 - 215 mm 350 kg 13.800,60 EUR
12000 kg 2 4,0 / 1,0 m/min AK 912 FN 132 M8/2 1Bm/M3 - 119 - 215 mm - a. Anfr.
12500 kg 1 5,8 / 1,4 m/min AK 1012 FN 160 M8/2 1Bm/M3 - 119 - 189 mm - a. Anfr.
15000 kg 3 1,8 / 0,45 m/min AK 915 FN 112 M8/2 2m/M5 40 % 131 - 221 mm 450 kg 21.126,60 EUR
15000 kg 3 2,6 / 0,6 m/min AK 915 FN 132 M8/2 2m/M5 - 131 - 221 mm - a. Anfr.
20000 kg 2 2,9 / 0,7 m/min AK 1020 FN 160 M8/2 2m/M5 - 160 - 310 mm - a. Anfr.
20000 kg 4 1,35 / 0,35 m/min AK 920 FN 112 M8/2 2m/M5 40 % 160 - 310 mm 565 kg 23.156,10 EUR
20000 kg 4 2,0 / 0,5 m/min AK 920 FN 132 M8/2 2m/M5 40 % 160 - 310 mm 565 kg a. Anfr.
25000 kg 2 2,9 / 0,7 m/min AK 1025 FN 160 M8/2 1Bm/M3 - 160 - 310 mm - a. Anfr.
25000 kg 5 1,1 / 0,27 m/min AK 925 FN 112 M8/2 2m/M5 40 % 160 - 310 mm 605 kg 26.185,50 EUR
25000 kg 5 1,6 / 0,4 m/min AK 925 FN 132 M8/2 2m/M5 - 160 - 310 mm - a. Anfr.
30000 kg 6 1,0 / 0,2 m/min AK 930 FN 112 M8/2 2m/M5 40 % 160 - 310 mm 665 kg 40.679,10 EUR
30000 kg 6 1,3 / 0,3 m/min AK 930 FN 132 M8/2 2m/M5 - 160 - 310 mm - a. Anfr.
(1) bei 3 m Laufbahnhöhe ohne Fahrwerk
* bei 3 m Laufbahnhöhe
** exkl. MwSt. zzgl. Versandkosten

Abmessungen

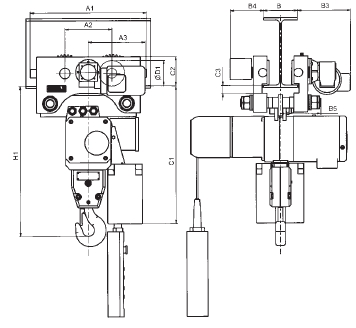

Skizze Hadef Elektrokettenzug Figur 66/04 AKE
Skizze Hadef Elektrokettenzug Figur 66/04 AKE
AK4 - AK8

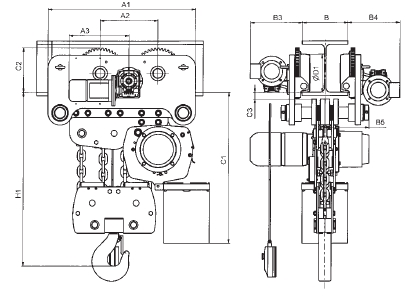

AK9
      B Flanschbreite
von - bis		 Gewicht
ohne Kettenzug
bei 3m Aufhänge-
höhe in kg		 Fahr-
ge-
schwin-
digkeit
m/min		 Abmessungen
Figur Ketten-
stränge		 1N
mm		 2N
mm		 A1
mm		 A2
mm		 B3
mm		 B4
mm		 B5
1N		 B5
2N		 C1
mm		 C2
mm		 C3
mm		 D1
mm		 H1
mm
AK 405 1 50-135 136-220 26 16/4
(30/7,5)		 337 142 245 231 175 166 450 83 25 65 393
AK 406 1 50-135 136-220 26 337 142 245 231 175 166 450 83 25 65 393
AK 410 2 50-135 136-220 26 337 142 245 231 175 166 450 83 25 65 393
AK 412 2 66-185 186-310 41 400 172 245 190 176 230 530 107 31 85 510
AK 610 1 66-185 186-310 41 400 172 245 190 176 230 530 107 31 85 510
AK 612 1 50-135 136-220 26 337 142 245 231 175 166 450 83 25 65 453
AK 716 1 74-196 197-310 56 488 209 245 190 181 240 640 150 32 120 625
AK 620 2 66-185 186-310 41 400 172 245 190 176 230 530 107 31 85 610
AK 625 2 66-185 186-310 41 400 172 245 190 176 230 530 107 31 85 610
AK 820 1 74-196 197-310 56 488 209 245 190 181 240 640 150 32 120 600
AK 725 2 74-196 197-310 56 488 209 245 190 181 240 640 150 32 120 600
AK 732 2 74-196 197-310 56 488 209 245 190 181 240 640 150 32 120 710
AK 825 1 74-196 197-310 56 16/4 488 209 245 190 181 240 640 150 32 120 710
AK 850 2 74-196 193-310 68 552 223 245 250 188 246 650 150 38 120 710
AK 905 1 119-215 216-312 98 714 253 245 230 249 276 940 185 42 150 721
AK 906 1 119-215 216-312 98 714 253 245 230 249 276 940 185 42 150 721
AK 910 2 119-215 216-312 100 714 253 245 230 249 276 940 185 42 150 898
AK 912 2 119-215 216-312 100 714 253 245 230 249 276 940 185 42 150 898
AK 915 3 131-221 222-310 400 1039 380 290 296 296 --- 990 272 43 250 1090
AK 920 4 160-310 - 475 1039 380 290 296 296 --- 990 272 43 250 1145
AK 925 5 160-310 - 560 1164 432 320 287 252 --- 1040 341 46 300 1230
AK 930 6 160-310 - - (1) (1) (1) (1) (1) --- (1) (1) (1) (1) (1)
(1) auf Anfrage
