Home Symbol Pfeil Auswahl Symbol Pfeil Typ CPE mit Elektrofahrwerk

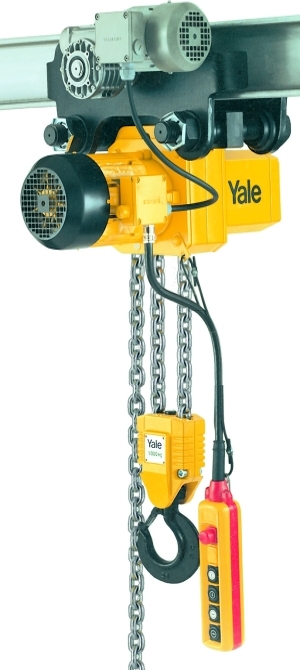

Yale Elektrokettenzug Modell CPE mit Elektrofahrwerk

Yale - Modell CPE

mit Elektrofahrwerk VTE
Preise für Elektrofahrwerk (11m/min) mit Direktsteuerung für eine Trägerflanschbreite von 98 - 180 mm

Die Geräte der Baureihe CPE sind Qualitätserzeugnisse für den professionellen Einsatz. Sie überzeugen durch hohe Leistungsdichte und lange Lebensdauer. Durch die klare Aufteilung der Bauelemente ist eine einfache und kostengünstige Wartung gewährleistet.

Ausstattung und Verarbeitung

  • Das serienmäßige, im Ölbad laufende Planetengetriebe zeichnet sich durch besondere Laufruhe aus.
  • Die Anordnung der Bauelemente ergibt eine geringe Bauhöhe.
  • Die Geräte sind in der Standardausführung direktgesteuert. Eine Schützensteuerung ist optional mit 42V erhältlich.
  • Das 5-taschige Lastkettenrad
    5-taschiges Lastkettenrad5-taschiges Lastkettenrad für das Modell CPE
    aus hochwertigem Einsatzstahl ist perfekt auf die Lastkette abgestimmt und garantiert einen ruhigen und präzisen Lauf der Lastkette.
  • Einsatzgehärtete und verzinkte Rundstahlkette.
  • Der belastbare Käfigläufermotor hat eine nachstellbare Federdruckbremse, welche die Last auch bei Stromausfall sicher hält.
  • Der Motor ist für hohe Einschaltzeiten ausgelegt.
  • Ausgerüstet mit Motor-Überhitzungsschutz durch Bi-Metallfühler, aktivierbar durch optionale Niederspannungssteuerung.
  • 400 oder 230 V, 3 Phasen, 50 Hz - Eurospannung, bzw. 460 oder 230 V, 3 Phasen 60 Hz.
  • Motor in Schutzart IP 54, Isolationsklasse F.

Optional

  • Flexibler Kettenspeicher
    Flexibler Kettenspeicher für Modell CPEFlexibler Kettenspeicher
  • 42 V Niederspannungssteuerung
  • Verschiedene Betriebsspannungen auf Anfrage
  • Traghaken um 90° versetzt
  • Motor mit Niro-Bremse
  • Kette aus rostfreiem Stahl
  • Endabschaltung in der höchsten und tiefsten Hakenstellung
Typ Preis
Elektrokettenzug Modell: CPE 16-8 mit ElektrofahrwerkTragkraft 1600 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0 m/min
4.571,10 EUR
Elektrokettenzug Modell: CPEF 16-8 mit ElektrofahrwerkTragkraft 1600 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0 / 2,0 m/min
4.816,80 EUR
Elektrokettenzug Modell: CPE 20-8 mit ElektrofahrwerkTragkraft 2000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0 m/min
4.571,10 EUR
Elektrokettenzug Modell: CPEF 20-8 mit ElektrofahrwerkTragkraft 2000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 8,0 / 2,0 m/min
4.816,80 EUR
Elektrokettenzug Modell: CPE 25-5 mit ElektrofahrwerkTragkraft 2500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,0 m/min
4.571,10 EUR
Elektrokettenzug Modell: CPEF 25-5 mit ElektrofahrwerkTragkraft 2500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,0 / 1,25 m/min
4.816,80 EUR
Elektrokettenzug Modell: CPE 30-5 mit ElektrofahrwerkTragkraft 3000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,0 m/min
4.571,10 EUR
Elektrokettenzug Modell: CPEF 30-5 mit ElektrofahrwerkTragkraft 3000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 5,0 / 1,25 m/min
4.816,80 EUR
Elektrokettenzug Modell: CPE 32-4 mit ElektrofahrwerkTragkraft 3200 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,0 m/min
4.904,10 EUR
Elektrokettenzug Modell: CPEF 32-4 mit ElektrofahrwerkTragkraft 3200 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,0 / 1,0 m/min
5.154,30 EUR
Elektrokettenzug Modell: CPE 40-4 mit ElektrofahrwerkTragkraft 4000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,0 m/min
4.904,10 EUR
Elektrokettenzug Modell: CPEF 40-4 mit ElektrofahrwerkTragkraft 4000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 4,0 / 1,0 m/min
5.154,30 EUR
Elektrokettenzug Modell: CPE 50-2 mit ElektrofahrwerkTragkraft 5000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 2,5 m/min
4.904,10 EUR
Elektrokettenzug Modell: CPEF 50-2 mit ElektrofahrwerkTragkraft 5000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 2,5 / 0,6 m/min
5.154,30 EUR
Elektrokettenzug Modell: CPE 75-1,6 mit ElektrofahrwerkTragkraft 7500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 1,6 m/min
EUR
Elektrokettenzug Modell: CPEF 75-1,6 mit ElektrofahrwerkTragkraft 7500 kg
Standardhub 3,0 m, Hubgeschwindigkeit 1,6 / 0,4 m/min
EUR
Elektrokettenzug Modell: CPE 100-2 mit ElektrofahrwerkTragkraft 10000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 2,5 m/min
EUR
Elektrokettenzug Modell: CPEF 100-2 mit ElektrofahrwerkTragkraft 10000 kg
Standardhub 3,0 m, Hubgeschwindigkeit 2,5 / 0,6 m/min
EUR
Tragkraft Modell Ketten-
stränge
Hubge-
schwindigkeit
ED Gewicht Preis* bei 3 m
Hubhöhe
Mehrhub-
höhe
1600 kg CPE 16-8 1 8 m/min 40 % 164 kg 4.571,10 EUR 74,50EUR/m
1600 kg CPEF 16-8 1 8/2 m/min 40/20 % 169 kg 4.816,80 EUR 74,50EUR/m
2000 kg CPE 20-8 1 8 m/min 25 % 164 kg 4.571,10 EUR 74,50EUR/m
2000 kg CPEF 20-8 1 8/2 m/min 25/15 % 169 kg 4.816,80 EUR 74,50EUR/m
2500 kg CPE 25-5 1 5 m/min 40 % 164 kg 4.571,10 EUR 74,50EUR/m
2500 kg CPEF 25-5 1 5/1,25 m/min 40/20 % 169 kg 4.816,80 EUR 74,50EUR/m
3000 kg CPE 30-5 1 5 m/min 25 % 164 kg 4.571,10 EUR 74,50EUR/m
3000 kg CPEF 30-5 1 5/1,25 m/min 25/15 % 169 kg 4.816,80 EUR 74,50EUR/m
3200 kg CPE 32-4 2 4 m/min 40 % 182 kg 4.904,10 EUR 133,70EUR/m
3200 kg CPEF 32-4 2 4/1 m/min 40/20 % 187 kg 5.154,30 EUR 133,70EUR/m
4000 kg CPE 40-4 2 4 m/min 25 % 182 kg 4.904,10 EUR 133,70EUR/m
4000 kg CPEF 40-4 2 4/1 m/min 25/15 % 187 kg 5.154,30 EUR 133,70EUR/m
5000 kg CPE 50-2 2 2,5 m/min 40 % 182 kg 4.904,10 EUR 133,70EUR/m
5000 kg CPEF 50-2 2 2,5/0,6 m/min 40/20 % 187 kg 5.154,30 EUR 133,70EUR/m
7500 kg CPE 75-1,6 3 1,6 m/min 25 % - - -
7500 kg CPEF 75-1,6 3 1,6/0,4 m/min 40/20 % - - -
10000 kg CPE 100-2 2 x 2 2,5 m/min 40 % 406 kg - -
10000 kg CPEF 100-2 2 x 2 2,5/0,6 m/min 40/20 % 411 kg - -

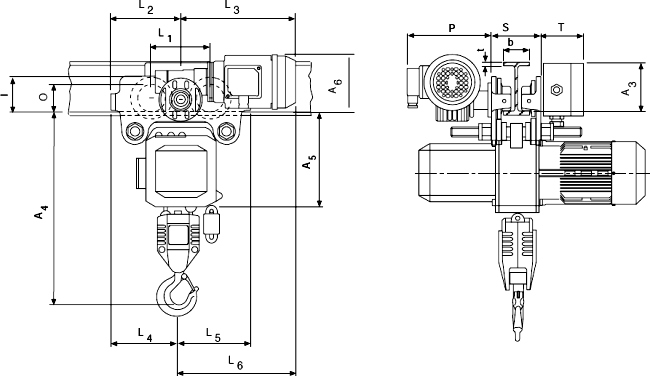

Elektrokettenzug mit Elektrofahrwerk
Modell CPE mit Elektrofahrwerk

Modell Abmessungen in mm
CPE/CPEF
16-8
CPE/CPEF
20-8
CPE/CPEF
25-5
CPE/CPEF
30-5
CPE/CPEF
32-4
CPE/CPEF
40-4
CPE/CPEF
50-2
CPE/CPEF
100-2
A3 143 143 143 143 143 143 143 110
A4 465 465 465 465 615 615 615 965
A5 298 298 298 298 298 298 298 450
A6 178 178 178 178 178 178 178 170
b A = 98 - 180 / B = 180 - 300
F 150 150 150 150 150 150 150 103
I 142,5 142,5 142,5 142,5 142,5 142,5 142,5 130
L1 209 209 209 209 209 209 209 200
L2 262,5 262,5 262,5 262,5 262,5 262,5 262,5 215
L3 (VTE) 292 292 292 292 292 292 292 335
L3 (VTEF) 296 296 296 296 296 296 296 335
L4 213 213 213 213 253 253 253 390
L5 312 312 312 312 272 272 272 215
L6 (VTE) 342 342 342 342 302 342 342 -
L6 (VTEF) 346 346 346 346 306 306 306 -
O 125 125 125 125 125 125 125 150
P (VTE) 197 197 197 197 197 197 197 273
P (VTEF) 205 205 205 205 205 205 205 280
P1 229 229 229 229 229 229 229 110
S b + 70 b + 70 b + 70 b + 70 b + 70 b + 70 b + 70 b + 98
t 27 27 27 27 27 27 27 40
T 97 97 97 97 97 97 97 97
Elektrokettenzug mit Elektrofahrwerk

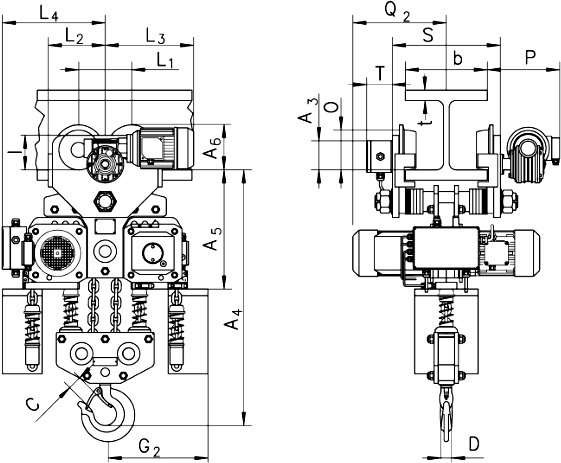

Modell CPE 100-2 mit Elektrofahrwerk
