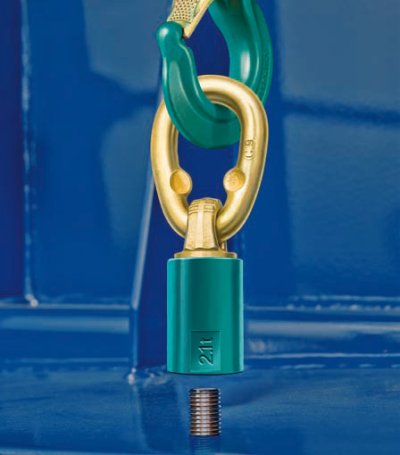

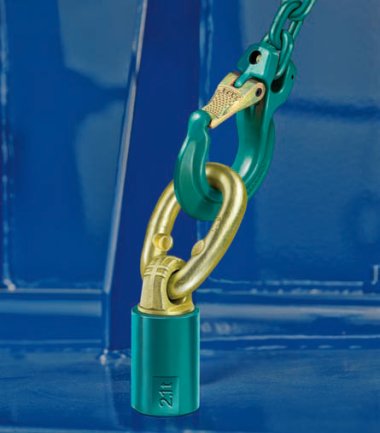

Anschlagwirbel THEIPA Point - F

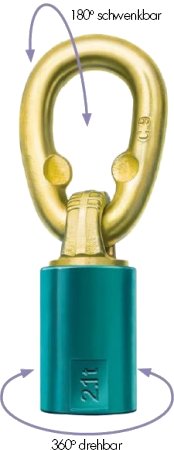

Der THEIPA Point - F mit Innengewinde mit allen Vorteilen des Anschlagwirbels THEIPA Point ausgestattet.
- In der Regel ist die Gewindetiefe 1,25 x d.
- Die eingeprägte Tragfähigkeit gilt für die Anschlagart unter 90°.
- Schrauben der Güteklasse 10.9 rissgeprüft sind als Verbindungselement zugelassen.
Abweichende Gewindeausführungen und Längen sind auf Anfrage lieferbar.
| Typ |
Gewinde
d x e |
Anzieh-
drehmoment |
Steigung
DIN 13 |
a |
øb |
g |
SW |
t |
Glied
ø x t1 x bi |
Ge-
wicht |
Artikel-Nr. |
Preis |
| mm |
Nm |
mm |
mm |
mm |
mm |
mm |
mm |
kg |
EUR |
| TP-F 0,5 |
M 12 x 15 |
15 - 40 |
1,75 |
45 |
36,7 |
73 |
34 |
66 |
13 x 55 x 32 |
0,61 |
0381800000 |
78,90 |
| TP-F 1 |
M 16 x 20 |
45 - 130 |
2 |
52 |
36,5 |
80 |
34 |
73 |
13 x 55 x 32 |
0,65 |
0381801000 |
80,00 |
| TP-F 1,7 |
M 20 x 25 |
100 - 170 |
2,5 |
66 |
52 |
106 |
46 |
95 |
16 x 70 x 34 |
1,5 |
0381802000 |
89,40 |
| TP-F 2,1 |
M 24 x 30 |
190 - 280 |
3 |
80 |
57 |
120 |
50 |
108 |
18 x 85 x 45 |
2,12 |
0381804000 |
125,70 |
| TP-F 3,2 |
M 30 x 40 |
230 - 400 |
3,5 |
94 |
70 |
148 |
65 |
131 |
20 x 85 x 45 |
3,7 |
0381806000 |
142,90 |
| TP-F 5 |
M 36 x 45 |
270 - 600 |
4 |
107 |
80 |
164 |
75 |
145 |
23 x 155 x 60 |
5,75 |
0381808000 |
163,40 |
Belastungstabelle in t
| Anschlagart |
1-Strang |
2-Strang* |
3 oder 4-Strang* |
 |
 |
 |
 |
 |
 |
| Typ |
Gewinde |
0° |
90° |
0° |
90° |
0°-45° |
45°-60° |
0°-45° |
45°-60° |
| TP 0,5 |
M12x15 |
1,4 |
0,5 |
2,8 |
1 |
0,7 |
0,5 |
1 |
0,75 |
| TP-F 1 |
M16x20 |
2,8 |
1 |
5,6 |
2 |
1,4 |
1 |
2,12 |
1,5 |
| TP-F 1,7 |
M20x25 |
5 |
1,7 |
10 |
3,4 |
2,4 |
1,7 |
3,55 |
2,5 |
| TP-F 2,1 |
M24x30 |
8 |
2,1 |
16 |
4 |
2,8 |
2,1 |
4,25 |
3,15 |
| TP-F 3,2 |
M30x40 |
12 |
3,2 |
24 |
6,4 |
4,25 |
3,15 |
6,7 |
4,75 |
| TP-F 5 |
M36x45 |
15 |
5 |
30 |
10 |
6,7 |
5 |
10 |
7,5 |
|
Bei unsymmetrischer Lastverteilung gelten für die 2- und 3 / 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
|
|
