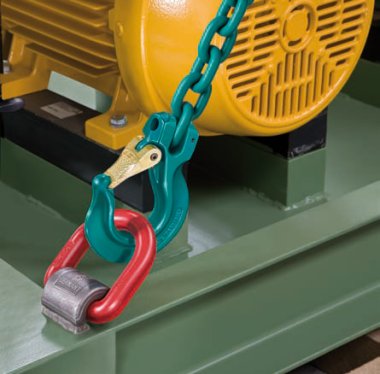

Anschlagpunkt TAPS zum Anschweißen
Anschlagpunkt zum Anschweißen, in den Tragfähigkeiten von 1 - 63 t. Die Vorteile sind:
- Kompakte Bauweise
- Vierfache Sicherheit gegen Bruch
- 180° Schwenkbereich des Bügels
- Ösenhalter aus Werkstoff S355JR nach EN 10025
- Halter ab TAPS 20 aus Werkstoff 25 CrMo4 Werkstoff-Nr. 1.7218

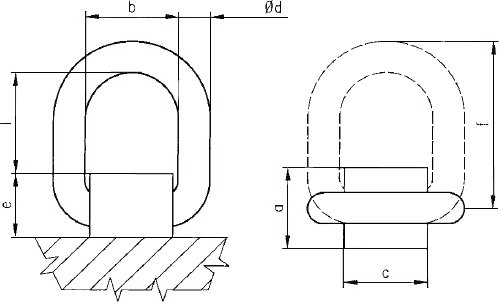

| Typ |
a |
b |
c |
d |
e |
f |
l |
Gewicht |
Artikel-Nr. |
Preis |
| mm |
mm |
mm |
mm |
mm |
mm |
mm |
kg |
EUR |
| TAPS 1 |
32 |
38 |
32 |
13 |
25 |
70 |
42 |
0,32 |
0381701000 |
6,70 |
| TAPS 2 |
34 |
40 |
34 |
14 |
26 |
72 |
42 |
0,33 |
0381702000 |
9,00 |
| TAPS 3 |
47 |
56 |
50 |
18 |
36 |
92 |
54 |
0,84 |
0381703000 |
10,90 |
| TAPS 5 |
55 |
67 |
60 |
22 |
46 |
111 |
63 |
1,56 |
0381705000 |
18,60 |
| TAPS 8 |
68 |
80 |
68 |
26 |
54 |
127 |
68 |
2,62 |
0381708000 |
26,70 |
| TAPS 15 |
82 |
125 |
100 |
30 |
60 |
190 |
120 |
5,4 |
0380415000 |
66,10 |
|
| TAPS 20 |
125 |
150 |
125 |
46 |
90 |
254 |
155 |
16 |
0380420000 |
auf Anfr. |
| TAPS 25 |
135 |
170 |
140 |
52 |
100 |
288 |
175 |
22,8 |
0380425000 |
auf Anfr. |
| TAPS 30 |
155 |
200 |
170 |
56 |
110 |
334 |
210 |
32,3 |
0380430000 |
auf Anfr. |
| TAPS 35 |
165 |
200 |
170 |
56 |
115 |
344 |
215 |
34,3 |
0380435000 |
auf Anfr. |
| TAPS 40 |
180 |
210 |
185 |
62 |
130 |
363 |
220 |
45,2 |
0380440000 |
auf Anfr. |
| TAPS 50 |
190 |
230 |
195 |
73 |
135 |
395 |
235 |
60,3 |
0380450000 |
auf Anfr. |
| TAPS 63 |
190 |
230 |
195 |
73 |
135 |
395 |
235 |
60,3 |
0380463000 |
auf Anfr. |
Belastungstabelle in t
| Anschlagart |
1-Strang |
2-Strang* |
3 oder 4-Strang* |
 |
 |
 |
 |
 |
 |
| Typ |
0° |
90° |
0° |
90° |
0°-45° |
45°-60° |
0°-45° |
45°-60° |
| TAPS 1 |
1,6 |
1,12 |
3,2 |
2,24 |
1,5 |
1,12 |
2,36 |
1,6 |
| TAPS 2 |
3 |
2 |
6 |
4 |
2,8 |
2 |
4 |
3 |
| TAPS 3 |
4,75 |
3,15 |
9,5 |
6,3 |
4,25 |
3,15 |
6,3 |
4,75 |
| TAPS 5 |
8 |
5,3 |
16 |
10,6 |
7,1 |
5,3 |
11,2 |
8 |
| TAPS 8 |
12 |
8 |
24 |
16 |
11,2 |
8 |
16 |
12 |
| TAPS 15 |
22,4 |
15 |
45 |
30 |
21,2 |
15 |
31,5 |
22,4 |
|
| TAPS 20 |
30 |
20 |
60 |
40 |
30 |
20 |
40 |
30 |
| TAPS 25 |
37,5 |
25 |
75 |
50 |
33,5 |
25 |
50 |
37,5 |
| TAPS 30 |
45 |
30 |
90 |
60 |
45 |
30 |
63 |
45 |
| TAPS 35 |
50 |
35 |
100 |
70 |
47,5 |
35 |
70 |
50 |
| TAPS 40 |
60 |
40 |
120 |
80 |
56 |
40 |
80 |
60 |
| TAPS 50 |
71 |
50 |
142 |
100 |
70 |
50 |
100 |
71 |
| TAPS 63 |
75 |
63 |
150 |
126 |
90 |
63 |
132 |
95 |
|
* Bei unsymmetrischer Lastverteilung gelten für die 2- und 3 / 4-strängigen Anschlagketten die Tragfähigkeiten für 1-strängige bei 90°.
|
|
