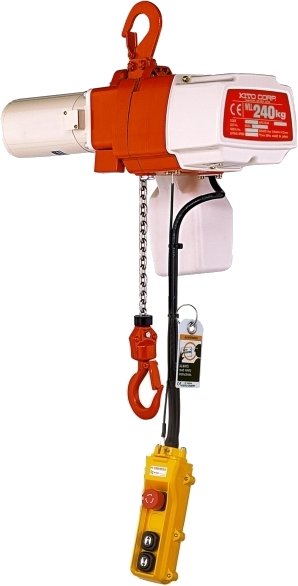

Überall dort, wo 220 bis 240 V Wechselstrom zur Verfügung steht, ist der Elektrokettenzug einsatzfähig. Das Gerät ist für Traglasten von 60 kg bis 240 kg ausgelegt. Den Elektrokettenzug der Serie ED gibt es in Traglasten von 60 bis 480 kg. Wegen seines niedrigen Gewichts von 12 kg bei einer Traglast von 100 kg kann er bei Bedarf schnell und individuell an anderen Stellen eingesetzt werden. Das Getriebegehäuse besteht aus Aluminium und ist witterungsbeständig. Mit der Entwicklung dieses Kleinhebezeugs kommt der Hersteller der Forderung des Marktes, nach einem hocheffizienten und gleichzeitig kostengünstigen Hebezeug nach. Die Möglichkeit der variablen Geschwindigkeitsvoreinstellung im Feinhub optimiert den Arbeitsprozess.
Aber höhere Traglasten bis 480 kg sind ohne Weiteres möglich. Ein Umrüstungsbausatz aus Oberhaken, Unterflasche und einer längeren Kette kann optional bestellt

werden. Die Umrüstung ist mit nur wenigen Handgriffen durchzuführen. Mit dem entsprechenden Typenschild ist der ED dann mit einer doppelsträngigen Lastkette für höhere Traglasten einsetzbar. Der Vorteil ist auch eine Bandbreite an Tragfähigkeiten in Abhängigkeit von der Hubgeschwindigkeit. Dabei beträgt die Maximalgeschwindigkeit 20 m/min im Traglastbereich von 60 kg und 160 kg. Außerdem gibt es zwei Motorvarianten: einen Gleichstrommotor mit 300 W für die Traglastbereiche 60, 100 und 180 kg und eine größere Variante von 600 W für die Tragfähigkeiten 160, 240 respektive doppelsträngig 480 kg. Zu den sicherheitsrelevanten Besonderheiten zählen die mechanische Hochleistungsbremse mit Rutschkupplung und der obere Hubendschalter für die erhöhte Sicherheit.

Bedienungsanleitung

Qualitätsmerkmale:

• Hohe Hubgeschwindigkeiten
• Überlastsicherung durch eingebaute Rutschkupplung
• Hohe Sicherheit durch mechanische Hochleistungsbremsen
• Vernickelte Lastkette beugt Verschleiß und Verrostung vor
• Schutzart IP 54
• Anschlußfertig für Einphasenwechselstrom 230 V, 50 Hz

Tragkraft	ED	Motor- leistung	Modell	Hubge- schwindigkeit	Gewicht [netto]	Preis
kg	%	W		m/min	kg	EUR
60	30	300	ED 06 S	20,1	11,5	886,50
60	30	300	ED 06 ST	20,1 / 4	12,0	1.018,80
100	30	300	ED 10 S	12,5	11,5	900,00
100	30	300	ED 10 ST	12,5 / 3	12,0	1.035,00
160	30	600	ED 16 S	19,2	15,5	1.057,50
160	30	600	ED 16 ST	19,2 / 4	16,0	1.197,00
180	20	300	ED 18 S	7,7	11,5	923,40
180	20	300	ED 18 ST	7,7 / 3	12,0	1.058,40
240	30	600	ED 24 S	12,9	15,5	1.194,30
240	30	600	ED 24 ST	12,9 / 3	16,0	1.309,50
480	30	600	ED 48 S	6,4	21,0	1.436,40
480	30	600	ED 48 ST	6,4 / 2	21,0	1.563,30

Qualitätsmerkmale:

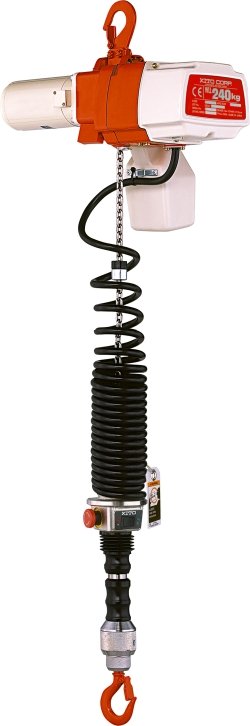

• Zylinderhandgriff mit stufenlos einstellbarem Feinhub
• Hohe Hubgeschwindigkeiten
• Überlastsicherung durch eingebaute Rutschkupplung
• Hohe Sicherheit durch mechanische Hochleistungsbremsen
• Vernickelte Lastkette beugt Verschleiß und Verrostung vor
• Schutzart IP 44
• Anschlußfertig für Einphasenwechselstrom 230 V, 50 Hz

Tragfähigkeit	kg	60	100	160	180	240
Modell	-	ED 06 SD	ED 10 SD	ED 16 SD	ED 18 SD	ED 24 SD
Hubgeschw.	m/min	20,1 / 4	12,5 / 3	19,2 / 4	7,7 / 3	12,9 / 3
ED	%	30	30	30	20	30
Motorleistung	W	300	300	600	300	600
Gewicht	kg	14,5	14,5	18,5	14,5	18,5
Bauhöhe "C"	mm	945	945	960	945	960
Preis	EUR	1.355,-	1.371,-	1.652,-	1.396,-	1.671,-
Fahrwerk Typ TMH25		90,-

Bezeichnung	1 Hubgeschw.		2 Hubgeschw.		2 Hubgeschw. Zylindertyp
Typ	ED60S ED10S ED18S	ED16S ED24S	ED60ST ED10ST ED18ST	ED16ST ED24ST	EDC06SD EDC10SD EDC18SD	EDC16SD EDC24SD
Motorleistung	300 W	600 W	300 W	600 W	300 W	600 W

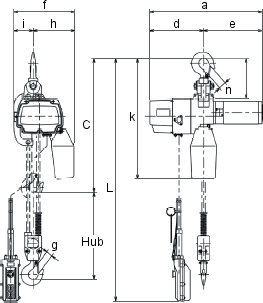

a  [mm]	364	428	364	428	364	428
d  [mm]	187	205	187	205	187	205
e  [mm]	177	223	177	223	177	223
f  [mm]	205	219	205	219	205	219
h  [mm]	125	135	125	135	125	135
i  [mm]	80	84	80	84	80	84
g  [mm]	25		25		25
n  [mm]	25		25		25
k  [mm]	340	362	340	362	340	362
