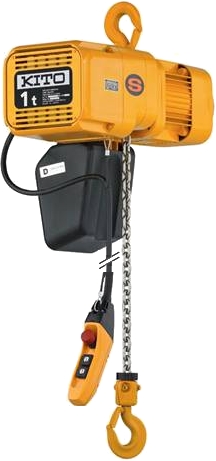

Kito - Elektrokettenzug Modell ER2
stationär

Die Elektrokettenzüge der Baureihe ER2 bieten optimale technische Voraussetzungen für alle typischen industriellen Anwendungen. Neben den herausragenden Handling-Eigenschaften durch präzise und besonders variable Geschwindigkeitssteuerung, sind sie für hohe Belastung ausgelegt – mit herausragenden Wartungseigenschaften.

Qualitätsmerkmale:
  • Punktgenaue Platzierung der Last durch Frequenzumrichter (bei 2 Hubgeschwindigkeiten)
  • Laufruhiger und geräuscharmer Betrieb
  • Korrosionsfeste und widerstandsfähige Lastkette
  • IP Schutzklasse: Aluminiumgehäuse - IP55, Steuerschalter - IP65
  • Elektromagnetische Bremse - 10 Jahre Garantie
Ausführungen
  • Tragfähigkeit von 125 kg bis 20 t
  • Mit und ohne Feinhub
  • Optional mit Stahlkettenbehälter erhältlich
  • 2,5 m - 2,8 m Steuerleitung
Standardausrüstung
  • Hubendschalter Heben/Senken
  • Betriebsstundenzähler
  • Lastspielzähler
  • Frequenzumrichter (2 Hubgeschwindigkeiten)
  • Schützsteuerung  (1 Hubgeschwindigkeit)
  • Thermischer Motorschutz
  • Segeltuch-  oder Kunststoffkettenbehälter
  Prospekt
  Bedienungsanleitung

Tragkraft Typ Stränge Hubgeschw. Lastkette ED TrwGr Bauhöhe C Gewicht* Preis *
kg   Anzahl m/min mm % FEM mm kg EUR
125    ER2-001H 1 14,1 4,3 x 12,0 60 2 m 350 27,0 1.213,-
125    ER2-001IH 1 16,6/2,8-1,4 4,3 x 12,0 40/20 3 m 350 27,0 1.491,-
250    ER2-003S 1 9,1 4,3 x 12,0 60 2 m 350 27,0 1.168,-
250    ER2-003IS 1 10,8/1,8-0,9 4,3 x 12,0 40/20 3 m 350 27,0 1.460,-
250    ER2-003H 1 13,4 6,0 x 16,8 60 2 m 370 37,0 1.510,-
250    ER2-003IH 1 15,7/2,6-1,3 6,0 x 16,8 40/20 3 m 370 36,0 1.743,-
500    ER2-005L 1 3,8 6,0 x 16,8 60 2 m 370 33,0 1.255,-
500    ER2-005IL 1 4,5/0,8-0,4 6,0 x 16,8 40/20 3 m 370 32,0 1.510,-
500    ER2-005S 1 7,3 6,0 x 16,8 60 2 m 370 37,0 1.440,-
500    ER2-005IS 1 8,5/1,4-0,7 6,0 x 16,8 40/20 3 m 370 36,0 1.733,-
1000    ER2-010L 1 3,5 7,7 x 21,5 60 2 m 430 47,0 1.551,-
1000    ER2-010IL 1 4,2/0,7-0,3 7,7 x 21,5 40/20 2 m 430 45,0 1.806,-
1000    ER2-010S 1 7,1 7,7 x 21,5 60 2 m 430 54,0 1.984,-
1000    ER2-010IS 1 8,2/1,4-0,7 7,7 x 21,5 40/20 2 m 430 52,0 2.279,-
1600    ER2-016S 1 4,5 10,2 x 28,5 60 2 m 510 72,0 2.153,-
1600    ER2-016IS 1 5,3/0,9-0,4 10,2 x 28,5 40/20 2 m 510 72,0 2.536,-
2000    ER2-020L 1 3,7 10,2 x 28,5 60 1 Am 575 73,0 2.119,-
2000    ER2-020IL 1 4,3/0,7-0,4 10,2 x 28,5 40/20 1 Am 575 73,0 2.494,-
2000    ER2-020S 1 7,0 10,2 x 28,5 60 1 Am 590 91,0 2.363,-
2000    ER2-020IS 1 8,2/1,4-0,7 10,2 x 28,5 40/20 1 Am 590 89,0 2.783,-
2500    ER2-025S 1 5,7 11,2 x 31,3 60 1 Am 625 104,0 2.607,-
2500    ER2-025IS 1 6,6/1,1-0,6 11,2 x 31,3 40/20 1 Am 625 100,0 2.998,-
3200    ER2-032S 2 4,4 10,2 x 28,5 60 1 Am 785 107,0 3.035,-
3200    ER2-032IS 2 5,2/0,9-0,4 10,2 x 28,5 40/20 1 Am 785 105,0 3.541,-
5000    ER2-050S 2 2,9 11,2 x 31,3 60 1 Am 850 132,0 3.201,-
5000    ER2-050IS 2 3,3/0,6-0,3 11,2 x 31,3 40/20 1 Am 850 128,0 3.526,-
10000    ER2-100S 4 2,9 11,2 x 31,3 60 1 Am 1370 303,0 9.198,-
15000    ER2-150S 6 1,9 11,2 x 31,3 60 1 Am 1595 404,0 12.443,-
* bei 3 m Standardhub

Verbesserte Triebwerksgruppeneinstellung

Kito hat eine höhere FEM-Einstufung für den Elektrokettenzug ER2 beschlossen. Es wurde ein Langzeit Test bezüglich der Triebwerksgruppeneinstufung durchgeführt. Eine anschließende Analyse ergab, dass die Modelle mit Frequenzumrichter und zwei Hubgeschwindigkeiten bis 500 kg Tragkraft der FEM-Klasse 3m zugeordnet werden können.
Durch die Erhöhung der Triebwerksgruppe auf 3m verdoppelt sich die zulässige Nutzungsdauer. Die Geräte können nun 3200 Stunden bei Volllast eingsetzt werden. Zum Vergleich: Bei der FEM 2m Einstufung werden nur 1600 Volllaststunden erreicht.

 Abmessungen

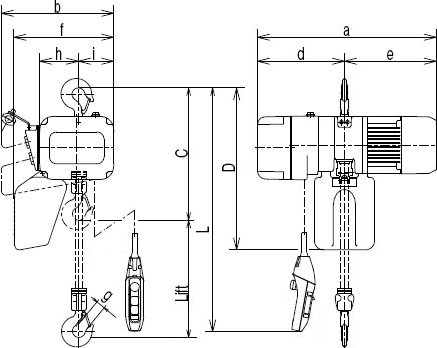

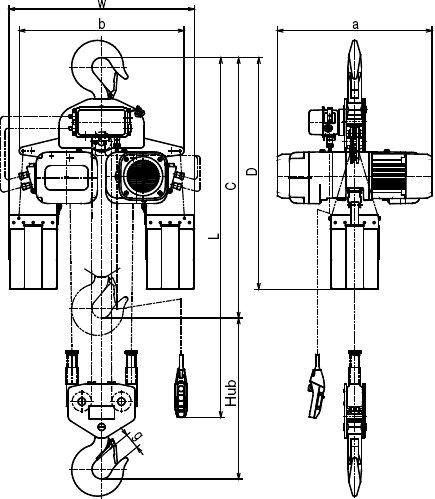

Modell ER2 mit Traghaken

Tragkraft Modell Abmessungen in mm
C D a b d e f g h i
125 kg    ER2-001IH 350 430 535 345 276 259 284 27 99 117
250 kg    ER2-003IS 350 430 535 345 276 259 284 27 99 117
250 kg    ER2-003IH 370 490 568 348 300 268 283 27 113 106
500 kg    ER2-005IL 370 490 571 348 300 271 283 27 113 106
500 kg    ER2-005IS 370 490 568 348 300 268 283 27 113 106
1000 kg    ER2-010IL 430 550 614 376 316 298 335 31 129 118
1000 kg    ER2-010IS 430 550 623 376 316 307 335 31 129 118
1600 kg    ER2-016IS 510 630 710 427 372 338 384,5 34 160,5 137,5
2000 kg    ER2-020IL 575 630 710 427 372 338 384,5 39 160,5 137,5
2000 kg    ER2-020IS 590 630 767 427 411 356 384,5 39 160,5 137,5
2500 kg    ER2-025IS 625 840 800 445 401 399 437,5 39 173,5 142,5
3200 kg    ER2-032IS 785 920 767 427 411 356 397 44 216 82
5000 kg    ER2-050IS 910 920 800 445 401 399 439 47 231,5 84,5

Neues Universal-Hebezeug

Seit Kurzem ist die Kito Europe GmbH, die seit 2006 in Deutschland präsent ist, mit dem Elektrokettenzug ER2 auf dem Markt. Ganz unterschiedliche Traglasten und eine Reihe von Sonderlösungen kennzeichnen diesen Zug.

Die Hebezeug-Serie ER2 bietet durch ihre hohe Bandbreite besonders viel Entscheidungsspielraum, denn Tragfähigkeiten von 125 kg bis zu 20 Tonnen decken ein hohes Einsatzspektrum ab. Die Vielfalt - von der Hakenversion über das Rollfahrwerk bis zu 5 Tonnen und der Einsatz eines Haspelfahrwerks beziehungsweise Elektrofahrwerks bis zu 20 Tonnen - rechtfertigen die Bezeichnung als Universalhebezeug. Dies unterstreichen auch die Sonderlösungen als Doppelhaken-Elektrokettenzug und die Variante mit besonders niedriger Bauhöhe. Der ER2, so der Hersteller, wird wegen seiner einfachen Handhabung in fast allen Branchen eingesetzt, zum Beispiel in der Papierindustrie, auf Werften, in Gießereibetrieben und auf Großbaustellen.

Kito hat bei der Entwicklung des Elektrokettenzugs ER2 den Schwerpunkt auf Funktionalität gelegt. Das bedeutet, dass der Zug auch ohne besondere äußerliche Schnörkel, robust und solide gebaut, mit der richtungsweisenden Frequenzumrichter-Technologie oder 24-V-Schützsteuerung seine Aufgaben problemlos erfüllt. Ein weiterer Vorteil für den Kunden ist die hohe Fertigungstiefe des Herstellers, die dem Kunden ein hohes Maß an Sicherheit bietet, denn weit über 90 Prozent aller verbauten Teile stammen aus eigener Produktion. Ein wichtiger Bestandteil der Fertigungstiefe ist die Lastkette, die sich erheblich von denen 		der Mitbewerber unterscheidet: Kito, so heißt es ist der einzige Hersteller weltweit der seine Lastkette vernickelt. Vorteil ist, dass es bei diesem Verfahren nicht zu einer Wasserstoffversprödung kommt, weil die Nickeloberfläche im unterschied zu Zinkoberflächen für Wasserstoffmoleküle durchlässig ist.
Aufgrund seiner besonderen Eigenschaften ist Nickel für viele Anwendungen besonders gut als Oberflächenvergütung geeignet. Nickel ist bekanntlich beständig gegen salzhaltige Luft, Wasser, verdünnte Säuren und die meisten Laugen. Hingegen kann es bei verzinkten Ketten leicht zu einer Wasserstoffversprödung kommen, was letztendlich zum Bruch der Kette führen kann. Die Anzahl der Lastkettentaschen wurde erhöht, was dazu führt, dass der Polygoneffekt deutlich verringert wird. Weiterhin konnte man aufgrund der kleineren Teilung der Lastkette der Kräfte innerhalb des Lastritzels deutlich verringern, sodass die Standzeit der Lastkette um nahezu 50 Prozent erhöht wurde. Daher ist das Einsatzspektrum des Elektrokettenzuges unübertroffen. Selbst in Betrieben, in denen mit aggressiven Medien umgegangen werden muss, arbeitet dieser Zug ohne Probleme. Auch der Steuerschalter Schutzklasse IP65 ist ein hauseigenes Produkt, wobei der Schwerpunkt auf der Handhabung und Ergonomie liegt. Dieses Hebezeug kann auf Wunsch auch mit einer Funkfernsteuerung geliefert werden. Als Option bietet Kito ein duales Bremssystem, eine elektronische Überlastsicherung mit akustischem Überlastsignal und ein Phasenfolgerelais (nur für 24-V-Schützsteuerung) an.

Im Innenraum des Elektrokettenzugs ER2 ist eine elektromagnetische Hochleistungs-		 Bremse eingebaut. Diese Bremse ist nahezu wartungsfrei, denn erst nach zwei Millionen Bremsspielen muss der Bremsspalt überprüft werden. Kito gewährt auf diese Komponente 10 Jahre Garantie. Bei den Modellen mit zwei Hubgeschwindigkeiten wird standardmäßig der Frequenzumrichter eingesetzt. Dieser zeichnet sich durch leichte Bedienung und Wartung aus, sodass kein Zusatzgerät oder Laptop benötigt wird. Auch sind spezielle Schulungen überflüssig. Über ein Bedientableau lassen sich die wichtigsten Funktionen parametrieren. Zusätzlich werden die abgelaufenen Betriebsstunden und Lastspiele, die bei den Arbeitsprozessen anfallen, im Display angezeigt. Dies ist besonders für die jährliche Überprüfung nach UVV sehr hilfreich. Deswegen verkauft der Hersteller auch keine Ersatzteilkits, denn selbst wenn das Gerät gemäß UVV generalüberholt werden muß, werden nur die Teile ausgewechselt, die benannt werden. So lassen sich die Kosten für die Generalüberholung gering halten.

Der Elektrokettenzug ER2 erreicht die FEM-Gruppierung 2m beziehungsweise M5 ISO mit einer Einschaltdauer bis zu 60 % ED. Aufgrund dieser Leistungsstärke können Hubhöhen bis 150 Meter realisiert werden. Die nächsthöheren Einstufungen sind 3m beziehungsweise 4m. Zwischenstufen sind laut FEM-Bestimmungen nicht relevant. Der ER2 verfügt über einen 4-poligen Hochleistungsmotor mit verbesserter Ventilationskühlung und geringerer Geräuschemission. Ein weiterer positiver Aspekt ist, dass das Getriebe ohne Entlüftungsschraube auskommt. Somit ist ein Ölverlust nahezu ausgeschlossen.
