Tigrip - Blechverladehaken BVH
für horizontalen Blechtransport

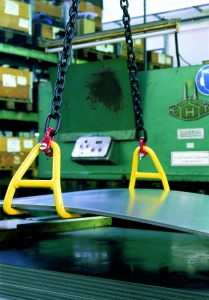

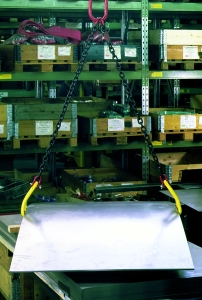

Die Blechverladehaken BVH dienen zum horizontalen Transport von
Blechpaketen. Sie werden paarweise mit Ketten- oder Seilgehängen im bodennahen Betrieb eingesetzt.
Die hochfesten Haken haben eine geriffelte Auflagefläche.
Der Spreizwinkel zwischen den Ketten- oder Seilsträngen
darf 30° - 45° nicht überschreiten.
| Typ |
Traglast |
Gewicht |

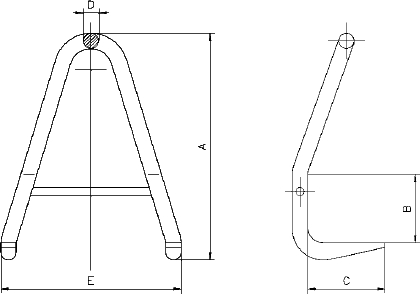

Abmessungen in mm |
Art.-Nr. |
Preis |
| |
kg |
kg |
A |
B |
C |
D |
E |
4025092* |
EUR |
| BVH 0,5 |
500 |
1,1 |
180 |
50 |
80 |
18 |
150 |
*557023 |
89,- |
| BVH 1,0 |
1.000 |
1,4 |
210 |
60 |
95 |
20 |
170 |
*557047 |
130,- |
| BVH 1,5 |
1.500 |
2,4 |
240 |
70 |
105 |
22 |
200 |
*557061 |
150,- |
| BVH 2,0 |
2.000 |
3,9 |
280 |
80 |
115 |
26 |
220 |
*557085 |
159,- |
| BVH 2,5 |
2.500 |
6,5 |
340 |
100 |
120 |
32 |
270 |
*557108 |
251,- |
| BVH 3,0 |
3.000 |
8,1 |
400 |
120 |
140 |
32 |
320 |
*557122 |
272,- |
| BVH 4,0 |
4.000 |
13,6 |
530 |
160 |
180 |
36 |
420 |
*557146 |
341,- |
| BVH 5,0 |
5.000 |
19,0 |
660 |
200 |
210 |
40 |
520 |
*557160 |
400,- |
| BVH 6,0 |
6.000 |
33,0 |
800 |
250 |
250 |
50 |
640 |
*557184 |
542,- |
| BVH 7,5 |
7.500 |
60,0 |
980 |
300 |
300 |
60 |
760 |
*557207 |
815,- |
|
