Home Auswahl Schraubklemme TSH

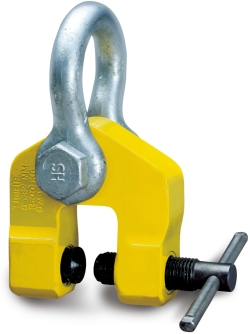

Tigrip - Schraubklemme Modell TSH

für Vertikal- und Horizontalzug
Tragfähigkeit 750 - 5.000 kg

Schraubklemme TSH

Die Schraubklemme bietet viele Einsatzmöglichkeiten. Insbesondere ist sie zum Heben, Wenden und Ziehen von Blechen, Trägern, Stahlkonstruktionen usw. geeignet.



Beim Einsatz muss darauf geachtet werden, dass die Klemme mittels der Gewindespindel handfest am Transportgut angezogen ist.



Mit Beginn des Kranzuges stellt sich durch die schwenkbar gelagerte Palle eine Verkantung ein, die eine hohe Klemmung bewirkt. Geeignet für Bleche mit großer Oberflächenhärte.



Hinweis:
Die Oberflächenhärte des Bleches darf HRC 50 nicht überschreiten!

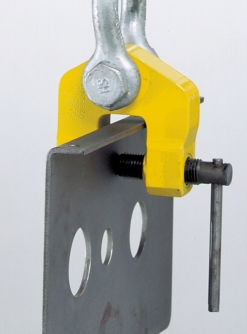

Schraubklemme TSH in Anwendung

Typ Art.-Nr. Traglast Greifbereich Z Gewicht Abmessungen in mm Preis
  4025092* kg mm kg A B ØC D E F X EUR
TSH 0,75 *559027 750 0 - 28 3,1 190 52 19 43 113 35 15 200,70
TSH 1,5 *550123 1.500 0 - 32 7,4 255 65 26 75 130 44 40 268,20
TSH 2,0 *120302 2.000 90 - 140 14,8 318 74 30 90 286 60 38 606,60
TSH 3,0 *550154 3.000 0 - 50 11,4 290 74 30 85 170 50 40 373,50
TSH 5,0 *550215 5.000 0 - 80 27,6 470 130 50 135 225 72 50 621,90

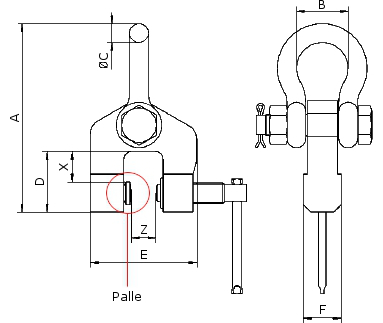

Schraubklemme Abmessungen Schraubklemme


Funktionsskizze Palle
Schraubklemme TSD
Home Auswahl Schraubklemme TSD

Tigrip - Schraubklemme Modell TSD

Zum Heben, Ziehen und Transportieren
Tragfähigkeit 1.500 - 7.500 kg

Schraubklemme Modell TSD
 Die Schraubklemme TSD ist ein bewährtes Hilfsmittel bei Spann-, Richt- und Zugarbeiten.

Beim Einsatz muss darauf geachtet werden, dass die Klemme mittels der Gewindespindel handfest am Werkstück angezogen ist.

Mit Beginn des Zuges stellt sich durch die schwenkbar gelagerte Palle eine Verkantung ein, die eine hohe Klemmung bewirkt.

Geeignet für Bleche mit großer Oberflächenhärte.



Hinweis:
Die Oberflächenhärte des Bleches darf HRC 50 nicht überschreiten! 		Schraubklemme TSD in Anwendung

Typ Art.-Nr. Traglast Greifbereich Z Gewicht Abmessungen in mm Preis
  4025092* kg mm kg A ØB C D E F X EUR
TSD 1,5 *550598 1.500 0 - 35 4,8 191 35 24 16 60 105 50 261,90
TSD 3,0 *550864 3.000 0 - 35 8,1 235 46 34 17 67 120 60 357,30
TSD 5,0 *551717 5.000 0 - 40 14,5 275 55 40 18 85 150 75 503,10
TSD 7,5 *550987 7.500 0 - 40 18,1 295 65 50 22 92 162 80 574,20


Schraubklemme Modell TSD Schraubklemme


Funktionsskizze Palle
Schraubklemme TSZ
Home Auswahl Schraubklemme TSZ

Tigrip - Schraubklemme Modell TSZ

Für dreidimensionale Zugrichtungen
Tragfähigkeit  500 - 7.500 kg
Schraubklemme Modell TSZ
 Die Schraubklemme TSZ ist in allen Zugrichtungen belastbar. Sie bietet viele Einsatzmöglichkeiten im Transport von Stahlbauten, bei der Beschickung von Bearbeitungsmaschinen, beim Walzen von Blechen usw.
Beim Einsatz muss darauf geachtet werden, dass die Klemme mittels der Gewindespindel handfest am Transportgut angezogen ist. Mit Beginn des Kranzuges stellt sich durch die schwenkbar gelagerte Palle eine Verkantung ein, die eine hohe Klemmung bewirkt (siehe Funktionsskizze). Geeignet für Bleche mit großer Oberflächenhärte.


Hinweis:
Die Oberflächenhärte des Bleches darf HRC 50 nicht überschreiten!
Schraubklemme TSZ in Anwendung Schraubklemme Modell TSZ

Typ Art.-Nr. Traglast Greifbereich Z Gewicht Abmessungen in mm Preis
  4025092* kg mm kg A B C D E F ØG H I J EUR
TSZ 0,5 *555739 500 0 - 28 2,3 28 43 45 125 72 83 26 16 12 35 290,70
TSZ 1,5 *555746 1.500 0 - 35 5,6 35 60 55 158 93 99 35 24 16 50 315,90
TSZ 3,0 *555753 3.000 0 - 35 8,8 35 67 65 195 114 120 46 34 17 60 430,20
TSZ 5,0 *555760 5.000 0 - 40 16,2 40 85 75 230 133 150 55 40 18 75 634,50
TSZ 7,5 *555777 7.500 0 - 40 20,9 40 92 75 240 143 162 65 50 23 80 688,50


Schraubklemme Modell TSZ Schraubklemme


Funktionsskizze Palle
