Yale - Modell CPV/CPVF
Elektrokettenzug mit Haspelfahrwerk VTG

Verarbeitung und Ausstattung
  • Triebwerksgruppe 1 Am. Für ein größeres Einsatzspektrum kann der Vego bei Bedarf (bei entsprechender Tragfähigkeits- bzw. ED-Veränderung) auch bis zur Triebwerksgruppe 3 m eingestuft werden.
  • Einschaltdauer 50 % bei einer Geschwindigkeit, 33/17 % ED bei zwei Geschwindigkeiten.
  • Alle Motoren serienmäßig in Schutzart IP 55.
  • Standard Betriebsspannung: Eurospannung 400 V, 3 Phasen, 50 Hz, alternativ 460 V, 3 Phasen, 60 Hz. Motoren mit einer Geschwindigkeit sind auch auf 230 V, 3 Phasen, 50 Hz spannungsumschaltbar.
  • 42 V Steuerspannung (Schützsteuerung), Hauptschutz und gekapselter Steuerschalter in IP 65.
  • Die neu konzipierte, von außen einstellbare Sicherheitsrutschkupplung sorgt selbst im Falle eines überlastungsbedingten Ausfalles der Kupplung für einen sicheren Halt der Last.
  • Serienmäßiger, innenliegender Betriebsendschalter für die höchste und tiefste Hakenposition.
  • Besonders laufruhiges, ölgeschmiertes Getriebe mit durchgehender Schrägverzahnung.
  • Aufhängebügel zur Reduzierung der Bauhöhe und flexible Befestigung.
  • Kettenführung aus reibungsarmem, glasfaserverstärktem Polyamid.
Option
  • Traghaken
  • Flexibler Kettenspeicher
  • Manuelle und elektrische Fahrwerke zur Aufhängung von Elektrokettenzügen
  • Schleppkabel-Stromzuführung
  • Andere Betriebsspannungen
  • Kette aus rostfreiem Stahl
  • Funkfernsteuerung
  Prospekt
Tragkraft Modell Ketten-
stränge		 Hubgeschwindig-
keit in m/min		 Kettenab-
messung		 Hub-
motor		 Netto-
gewicht*		 Preis bei 3 m
Hubhöhe**		 Mehrhub-
höhe
kg     Haupthub Feinhub mm kW kg EUR EUR/m
250 CPV 2-8 1 8 - 4 x 12,2 0,37 42 1.390,00 25,40
250 CPVF 2-8 1 8 2 4 x 12,2 0,37/0,09 43 1.518,00 25,40
500 CPV 5-4 2 4 - 4 x 12,2 0,37 43 1.472,00 42,00
500 CPVF 5-4 2 4 1 4 x 12,2 0,37/0,09 44 1.600,00 42,00
500 CPV 5-8 1 8 - 5 x 15,1 0,75 44 1.681,00 26,60
500 CPVF 5-8 1 8 2 5 x 15,1 0,75/0,18 45 1.753,00 26,60
1000 CPV 10-4 2 4 - 5 x 15,1 0,75 46 1.827,00 44,50
1000 CPVF 10-4 2 4 1 5 x 15,1 0,75/0,18 47 1.902,00 44,50
1000 CPV 10-8 1 8 - 7,1 x 20,5 1,5 80 2.132,00 37,50
1000 CPVF 10-8 1 8 2 7,1 x 20,5 1,5/0,37 81 2.246,00 37,50
2000 CPV 20-4 2 4 - 7,1 x 20,5 1,5 85 2.402,00 66,30
2000 CPVF 20-4 2 4 1 7,1 x 20,5 1,5/0,37 86 2.515,00 66,30
* Gewicht bei Normalhubhöhe 3 m. Andere Hubhöhen lieferbar. Zusätzliches Gewicht für Feinhubversion 2,0 kg
** inkl. Haspelfahrwerk mit einer Trägerflanschbreite von - bis 58 - 180 mm

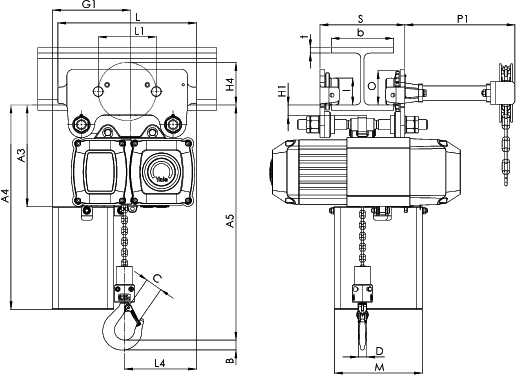

Typ CPV(F) mit Haspelfahrwerk


Abmessungen in mm
Modell CPV(F) 2-8 CPV(F) 5-4 CPV(F) 5-8 CPV(F) 10-4 CPV(F) 10-8 CPV(F) 20-4
A 353 393 353 430 428 524
A1 196 196 196 196 234 234
A2 (Gr.I) 376 376 376 376 464 464
A2 (Gr.II) 426 426 426 426 544 544
A2 (Gr.III) 506 506 506 506 - -
A3 228 228 228 228 263 263
A4 (Gr.I) 408 408 408 408 493 493
A4 (Gr.II) 458 458 458 458 573 573
A4 (Gr.III) 538 538 538 538 - -
A5 385 425 385 462 456 553
B 22 22 22 29 29 37
B1 15 15 15 15 20 20
b A = 50 - 180 / B = 180 - 300
C 29 29 29 35 35 40
C1 38 38 38 38 45 45
D 15 15 15 21 21 26
D1 15 15 15 15 15 15
E 277 277 277 277 326 326
G 120 144 120 144 140 173
G1 (Gr.I) 142 142 142 142 208 208
G1 (Gr.II) 162 162 162 162 208 208
G1 (Gr.III) 162 162 162 162 - -
H 157 133 157 133 186 154
Abmessungen in mm
Modell CPV(F) 2-8 CPV(F) 5-4 CPV(F) 5-8 CPV(F) 10-4 CPV(F) 10-8 CPV(F) 20-4
H1 24 24 24 24 23 23
H2 158 158 158 158 186 186
H3 129 129 129 129 129 129
H4 (VTG) 95 95 95 95 95 95
H4 (VTE) 120 120 120 120 120 120
I (Rollf.) 72 72 72 72 96 96
I (Haspelf.) 77 77 77 77 98 98
K (CPV) 207 207 207 207 285 285
K (CPVF) 207 207 207 207 285 285
L (VTP/VTG) 310 310 310 310 360 360
L1 130 130 130 130 150 150
L2 (CPV) 265 265 265 265 265 265
L2 (CPVF) 265 265 265 265 265 265
L3 155 155 155 155 180 180
L4 161 161 161 161 203 203
M (Gr.I) 162 162 162 162 208 208
M (Gr.II) 197 197 197 197 208 208
M (Gr.III) 197 197 197 197 - -
N 219 219 219 219 274 274
O 60 60 60 60 80 80
P 200 200 200 200 200 200
P1 246 246 246 246 246 246
S b+50 b+50 b+50 b+50 b+54 b+54
T 95 95 95 95 95 95
tmax. 19 19 19 19 19 19
