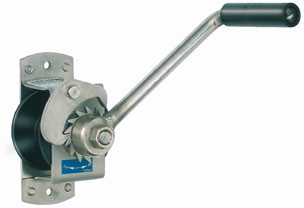

Hand-Seilwinde 421
Katalog
Bedienungsanl.
Ausstattung:
- einfache, sichere Handhabung
- problemlose Befestigung auf kleinem Raum
- korrosionsgeschützt
- selbsthemmende, rückschlagfreie Sicherheitskurbel mit drehbarem bzw. klappbarem Kurbelgriff
- bewährtes Sicherheitskonzept
- wahlweise verzinkt bzw. Edelstahl (Typ 4210) oder Guss (Typ 421)
 |
|
|
 |
| Typ | 4210.0,08 | 4210.0,125 | 4210.0,125 | 421.0,125 |
| Ausführung | verzinkt | verzinkt | Edelstahl | Guss lackiert |
| Zuglast 1. Seillage | 80 kg | 125 kg | 125 kg | 125 kg |
| Zuglast oberste Lage | 40 kg | 64 kg | 64 kg | 64 kg |
| Seil-Durchmesser | 3 mm | 4 mm | 4 mm | 4 mm |
| Hub/Kurbelumdrehung 1. Seillage | 135 mm | 135 mm | 135 mm | 135 mm |
| Seilaufnahme | 20 m | 15 m | 15 m | 15 m |
| Kurbeldruck Lastgang | 140 N | 140 N | 140 N | 170 N |
| Gewicht ohne Seil | 2,5 kg | 2,5 kg | 2,5 kg | 4,0 kg |
| Bestell-Nr. | 203 717 | 203 718 | 210 712 | 200 044 |
| Preis* | 132,08 EUR | 143,88 EUR | 233,54 EUR | 154,97 EUR |
* exkl. MwSt. zzgl. Versandkosten
/Haacon/Typ421.php
| Typ | Preis | |
| Handseilwinde Typ 4210.0,08 zur Wandmontage | Seilzugfähigkeit 1. Lage 80 kg Material: verzinkt | 132,08 EUR |
| Handseilwinde Typ 4210.0,125 zur Wandmontage | Seilzugfähigkeit 1. Lage 125 kg Material: verzinkt | 143,88 EUR |
| Handseilwinde Typ 4210.0,125 zur Wandmontage | Seilzugfähigkeit 1. Lage 125 kg Material: Edelstahl | 233,54 EUR |
| Handseilwinde Typ 421.0,125 zur Wandmontage | Seilzugfähigkeit 1. Lage 125 kg Material: Guss lackiert | 154,97 EUR |

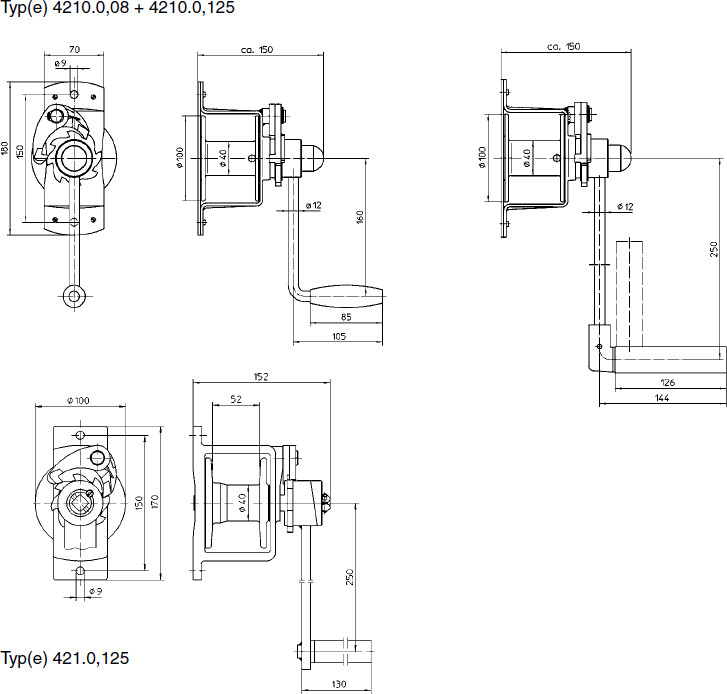

Abmessungen
Zubehör
Verzinktes Stahldraht-Seil
Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4Biegsames Windenseil mit jeweils 19 Drähten in 6 Litzen um eine Fasereinlage (FC) gelegt. Dieses Seil eignet sich besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer.
| Windenseil verzinkt und flexibel |
Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR | |||||||||
| 5 m | 10 m | 15 m | 20 m | 25 m | 30 m | 35 m | 40 m | 45 m | 50 m | |
| Seil-Ø 3 mm | 30,80 | 39,60 | 48,40 | 57,20 | 66,00 | 74,80 | 83,60 | 92,40 | 101,20 | 110,00 |
| Seil-Ø 4 mm | 33,55 | 45,10 | 56,65 | 68,20 | 79,75 | 91,30 | 102,85 | 114,40 | 125,95 | 137,50 |
Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Ösenhaken
| Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional | |||||||
| Ø 3 mm | Ø 4 mm | ||||||
Edelstahl-Seil
Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.
| Niro-Windenseil flexibel |
Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR | |||||||||
| 5 m | 10 m | 15 m | 20 m | 25 m | 30 m | 35 m | 40 m | 45 m | 50 m | |
| Seil-Ø 3 mm | 48,29 | 64,79 | 81,29 | 97,79 | 114,29 | 130,79 | 147,29 | 163,79 | 180,29 | 196,79 |
| Seil-Ø 4 mm | 54,34 | 76,89 | 99,44 | 121,99 | 144,54 | 167,09 | 189,64 | 212,19 | 234,74 | 257,29 |
Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken.
| Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional | |||||||
| Ø 2 mm | Ø 3 mm | Ø 4 mm | |||||
