Yale - Allzweckgerät Modell AL

---

Beim Allzweckgerät Modell AL werden das geschlossene Gehäuse, der Handhebel und das Handrad aus hochfester Aluminiumlegierung hergestellt. Die präzise Nadellagerung des Allzweckgeräts erleichtert das Arbeiten. Wo der Einsatzort häufig wechselt und der Allzweckgerät über größere Entfernungen getragen werden muss, ist sein geringes Eigengewicht von Vorteil. Die im Gehäuse eingegossene Kettenführung sorgt für einen einwandfreien Kettenlauf. Der Allzweckgerät hat eine serienmässige Kettenfreischaltung. Diese dient dem schnellen Anschlagen der Last bzw. Durchziehen der Lastkette in beide Richtungen.

Betriebsanleitung
Ersatzteilliste

Tragkraft	kg	750	1000	1500	3000
Kettenstränge	Anzahl	1	1	1	1
Kettenabmessungen d x t	mm	6,3x19,1	6,3x19,1	7,1x21,2	10x30,2
Hub bei einer Hebelumdrehung	mm	30	30	16	14
kleinstes Hakenmaß	mm	315	325	380	455
Gewicht*	kg	6,4	6,6	10,0	18,0
Preis je Meter Mehrhub	EUR	25,10	25,10	31,80	45,50
Preis bei 1,5 m Standardhub	EUR	437,00	486,00	589,00	795,00

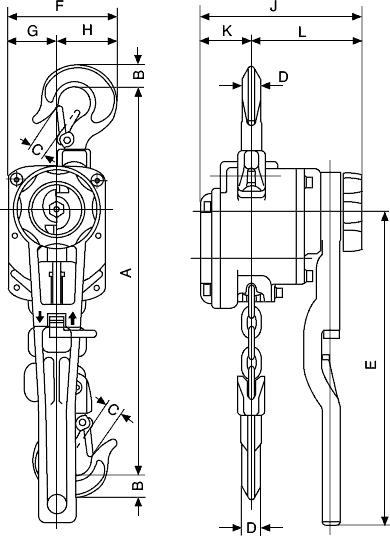

Modell	AL 750	AL 1000	AL 1500	AL 3000
Amin., mm	315	325	380	455
B, mm	20	23	27	36
C, mm	22	23	26	33
D, mm	14	16	20	24
E, mm	300	300	300	400
F, mm	106	109	138	168
G, mm	47	47	60	75
H, mm	59	62	78	93
J, mm	154	154	177	212
K, mm	49	49	74	94
L, mm	105	105	103	118
