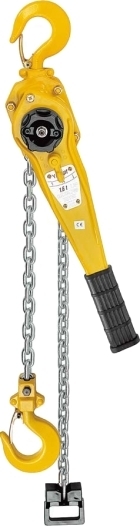

Yale - Hebelzug Modell PT

---

Die neue Generation des Allzweckgeräts PT zeichnet sich durch verfeinerte Technik und verbesserte Optik aus. Die Vorzüge der bisherigen Baureihe wurden beibehalten und ergänzt. Das bewährte Stahlblechgehäuse ermöglicht ein extrem niedriges Eigengewicht, ohne die Zuverlässigkeit einzuschränken. Das Allzweckgerät PT hat eine serienmäßige leichtgängige Kettenfreischaltung. Der geringe Kraftbedarf trotz erhöhter Tragfähigkeit, sowie die niedrige Bauhöhe zeichnen diese Weiterentwicklung aus. Ein robustes vielseitig verwendbares Allzweckgerät für den alltäglichen Einsatz unter schwierigsten Bedingungen.

Qualitätsmerkmale

• Kettenfreischaltung zum schnellen Durchziehen der Kette in unbelastetem Zustand
• Verzinkte bzw. zusätzliche gelb chromatierte Rundstahlkette
• drehbar gelagerte, geschmiedete Haken aus alterungsbeständigem Vergütungsstahl
• kurzer Handhebel mit Gummihandgriff zur sicheren Bedienung des Gerätes

Optional

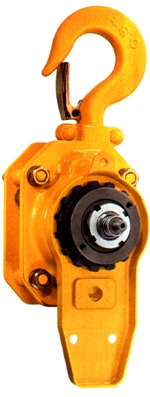

• mit Rutschkupplung gegen Mehrpreis lieferbar.

Betriebsanleitung
Ersatzteilliste

Tragkraft	kg	800	1600	3200	6300
Kettenstränge	Anzahl	1	1	1	2
Kettenabmessungen d x t	mm	5,6x17,1	7,1x21,2	9x27,2	9x27,2
Hub bei einer Hebelumdrehung	mm	24	23	16	8
erforderl. Hebelkraft bei Nennlast	daN	26	30	38	39
kleinstes Hakenmaß	mm	290	330	430	580
Gewicht bei 1,5 m Standardhub	kg	5,5	9,6	16	31
Preis je Meter Mehrhub	EUR	15,80	31,80	37,60	75,20
Preis bei 1,5 m Standardhub	EUR	354,00	464,00	634,00	1.032,00

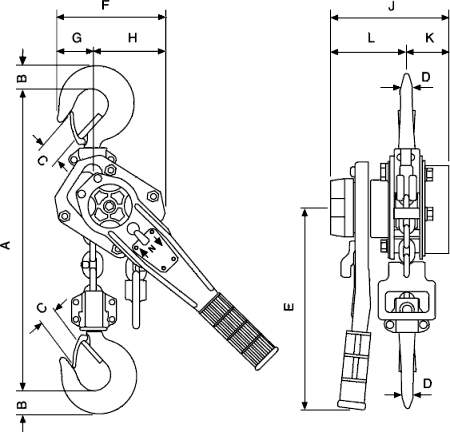

Modell	PT 800	PT 1600	PT 3200	PT 6300
Amin., mm	290	330	430	580
B, mm	21	27	36	53
C, mm	24	31	35	46
D, mm	13	20	24	43
E, mm	235	370	370	370
F, mm	120	138	177	259
G, mm	38	41	53	85
H, mm	82	97	124	174
J, mm	142	163	185	185
K, mm	52	65	83	83
L, mm	90	98	102	102
