500 bar

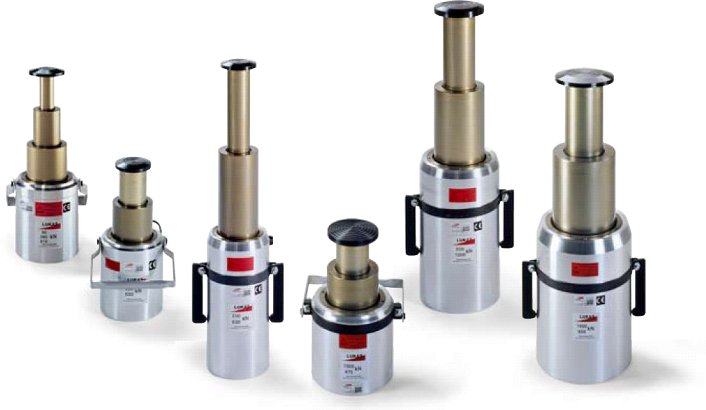

Teleskopzylinder
LUKAS Teleskopzylinder vom Typ HP bestehen aus hochfestem
Leichtmetall. Sie haben zwei bzw. drei Kolben und erreichen daher im im Verhältnis zur Bauhöhe sehr große
Ausfahrwege. Die Teleskopzylinder sind in einfachwirkender und doppeltwirkender Ausführung lieferbar. in der einfachwirkenden
Ausführung fährt der Kolben unter Last ein. Die doppeltwirkenden Zylinder werden hydraulisch eingefahren. Sie
eignen sich besonders für Anwendungsfälle bei denen Lasten in einem Zug bis zu 450 mm gehoben oder
verschoben werden müssen.
Vorteile in der Praxis
- Korrosionsbeständig, robust und langlebig
- Gute Seitenlastverträglichkeit durch breite Führungsringe
- Voll belastbare Hubbegrenzung für zusätzliche Sicherheit
- Abstreifringe gegen Verschmutzung und Verschleiß
- Schnellverschlußkupplungen für hohe Durchflussmengen mit Überdrucksicherung
- Schnellstoppfunktion bei Verwendung der Kupplungsmuffe StMu 61-M am druckseitigen Hydraulikschlauch
- Stufensätze zur weiteren Vergrößerung der erreichbaren Hubhöhen
Einfachwirkende Ausführung
/Lukas/Zylinder_500bar/Teleskopzylinder_HP.php
| Typ | Preis | |
| Teleskopzylinder, einfachwirkend, Typ: HP 10/T280E, ohne Federrückzug | Eigengewicht 13.0 kg Druckkraft Kolben 1/2/3 = 614/284/98 kN, Gesamthub 278 mm, Bauhöhe 215 mm, Ölbedarf 1,8 l, PN 500 bar | 0,00 EUR |
| Teleskopzylinder, einfachwirkend, Typ: HP 25/T185E, ohne Federrückzug | Eigengewicht 13.5 kg Druckkraft Kolben 1/2 = 614/284 kN, Gesamthub 184 mm, Bauhöhe 215 mm, Ölbedarf 1,65 l, PN 500 bar | 0,00 EUR |
| Teleskopzylinder, einfachwirkend, Typ: HP 25/T450E, ohne Federrückzug | Eigengewicht 22.5 kg Druckkraft Kolben 1/2 = 614/284 kN, Gesamthub 450 mm, Bauhöhe 380 mm, Ölbedarf 3,85 l, PN 500 bar | 0,00 EUR |
| Teleskopzylinder, einfachwirkend, Typ: HP 50/T185E, ohne Federrückzug | Eigengewicht 23.5 kg Druckkraft Kolben 1/2 = 1005/475 kN, Gesamthub 185 mm, Bauhöhe 234 mm, Ölbedarf 2,7 l, PN 500 bar | 0,00 EUR |
| Teleskopzylinder, einfachwirkend, Typ: HP 50/T400E, ohne Federrückzug | Eigengewicht 40.5 kg Druckkraft Kolben 1/2 = 1005/475 kN, Gesamthub 399 mm, Bauhöhe 400 mm, Ölbedarf 5,9 l, PN 500 bar | 0,00 EUR |
| Teleskopzylinder, einfachwirkend, Typ: HP 65/T400E, ohne Federrückzug | Eigengewicht 62.5 kg Druckkraft Kolben 1/2 = 1571/664 kN, Gesamthub 397 mm, Bauhöhe 400 mm, Ölbedarf 8,9 l, PN 500 bar | 0,00 EUR |

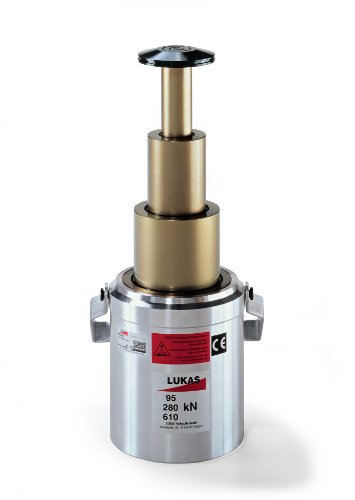

| Teleskopzylinder, doppeltwirkend, Typ: HP 10/T280R | Eigengewicht 13.0 kg Druckkraft Kolben 1/2/3 = 614/284/98 kN, Gesamthub 278 mm, Bauhöhe 215 mm, Ölbedarf 1,8 l, PN 500 bar | 0,00 EUR |

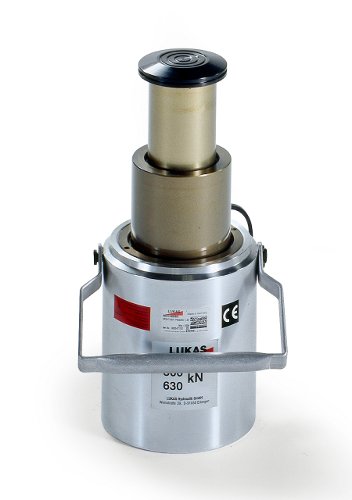

| Teleskopzylinder, doppeltwirkend, Typ: HP 25/T185R | Eigengewicht 13.5 kg Druckkraft Kolben 1/2 = 614/284 kN, Gesamthub 184 mm, Bauhöhe 215 mm, Ölbedarf 1,65 l, PN 500 bar | 0,00 EUR |
| Teleskopzylinder, doppeltwirkend, Typ: HP 25/T450R | Eigengewicht 22.5 kg Druckkraft Kolben 1/2 = 614/284 kN, Gesamthub 450 mm, Bauhöhe 380 mm, Ölbedarf 3,85 l, PN 500 bar | 0,00 EUR |

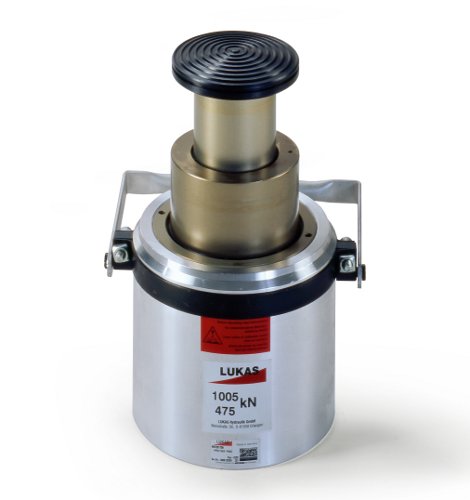

| Teleskopzylinder, doppeltwirkend, Typ: HP 50/T185R | Eigengewicht 23.5 kg Druckkraft Kolben 1/2 = 1005/475 kN, Gesamthub 185 mm, Bauhöhe 234 mm, Ölbedarf 2,7 l, PN 500 bar | 0,00 EUR |
| Teleskopzylinder, doppeltwirkend, Typ: HP 50/T400R | Eigengewicht 40.5 kg Druckkraft Kolben 1/2 = 1005/475 kN, Gesamthub 399 mm, Bauhöhe 400 mm, Ölbedarf 5,9 l, PN 500 bar | 0,00 EUR |

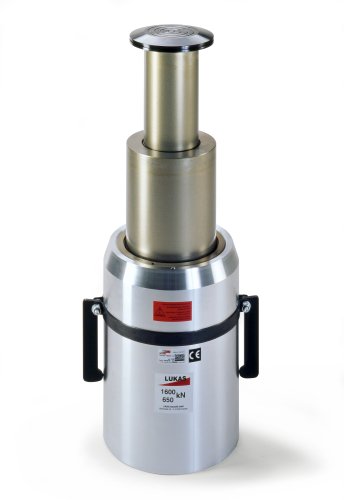

| Teleskopzylinder, doppeltwirkend, Typ: HP 65/T400R | Eigengewicht 62.5 kg Druckkraft Kolben 1/2 = 1571/664 kN, Gesamthub 397 mm, Bauhöhe 400 mm, Ölbedarf 8,9 l, PN 500 bar | 0,00 EUR |
| Fußplatte für Teleskopzylinder HP 10/T..., HP 25/T | Eigengewicht 7.5 kg | 0,00 EUR |
| Fußplatte für Teleskopzylinder HP 50/T... | Eigengewicht 9.0 kg | 0,00 EUR |
| Fußplatte für Teleskopzylinder HP 65/T... | Eigengewicht 23.0 kg | 0,00 EUR |
| Typ | Artikel-Nr. | Druckkraft Kolben max. |
Gesamthub | Bauhöhe mit Kolben- schutzplatte |
Kolbenfläche | Ölbedarf | Gewicht | Preis | ||||
| 1 | 2 | 3 | 1 | 2 | 3 | |||||||
| kN | kN | kN | mm | mm | cm2 | cm2 | cm2 | l | kg | EUR | ||
| HP 10/T 280E | 84072/4680 N | 614 | 284 | 98 | 278 | 215 | 122,7 | 56,8 | 19,7 | 1,8 | 14,4 | 0,00 |
| HP 25/T 185E | 84072/1580 N | 614 | 284 | - | 184 | 215 | 122,7 | 56,8 | - | 1,65 | 14,0 | 0,00 |
| HP 25/T 450E | 84072/3780 N | 614 | 284 | - | 450 | 380 | 122,7 | 50,3 | - | 3,85 | 24,0 | 0,00 |
| HP 50/T 185E | 84072/8280 N | 1005 | 475 | - | 185 | 234 | 201,1 | 95,0 | - | 2,7 | 24,0 | 0,00 |
| HP 50/T 400E | 84072/8080 N | 1005 | 475 | - | 399 | 400 | 201,1 | 95,0 | - | 5,9 | 41,0 | 0,00 |
| HP 65/T 400E | 84072/1080 N | 1571 | 664 | - | 397 | 400 | 314,2 | 132,7 | - | 8,9 | 63,0 | 0,00 |
Doppeltwirkende Ausführung
| Typ | Artikel-Nr. | Druckkraft Kolben max. |
Gesamthub | Bauhöhe mit Kolben- schutzplatte |
Kolbenfläche | Ölbedarf | Gewicht | Preis | ||||
| 1 | 2 | 3 | 1 | 2 | 3 | |||||||
| kN | kN | kN | mm | mm | cm2 | cm2 | cm2 | l | kg | EUR | ||
| HP 10/T 280R | 84072/4670 N | 614 | 284 | 98 | 278 | 215 | 122,7 | 56,8 | 19,7 | 1,4 | 14,4 | 0,00 |
| HP 25/T 185R | 84072/1570 N | 614 | 284 | - | 184 | 215 | 122,7 | 56,8 | - | 1,3 | 14,0 | 0,00 |
| HP 25/T 450R | 84072/3770 N | 614 | 251 | - | 450 | 380 | 122,7 | 50,3 | - | 2,8 | 24,0 | 0,00 |
| HP 50/T 185R | 84072/8270 N | 1005 | 475 | - | 185 | 234 | 201,1 | 95,0 | - | 2,0 | 24,0 | 0,00 |
| HP 50/T 400R | 84072/8070 N | 1005 | 475 | - | 399 | 400 | 201,1 | 95,0 | - | 4,3 | 41,0 | 0,00 |
| HP 65/T 400R | 84072/1070 N | 1571 | 664 | - | 397 | 400 | 314,2 | 132,7 | - | 7,0 | 63,0 | 0,00 |

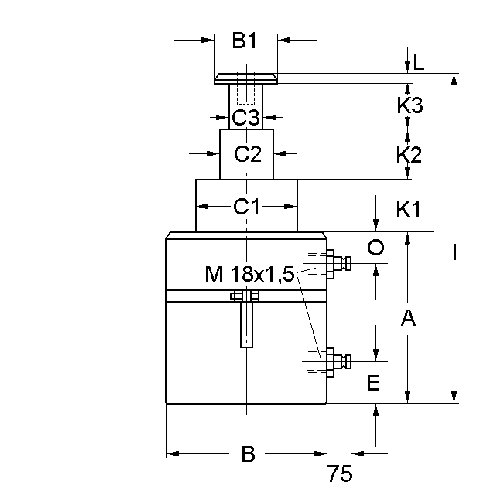

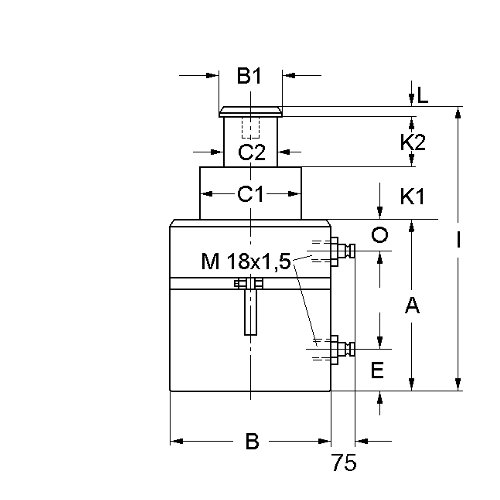

Abmessungen
Alle Teleskopzylinder sind serienmäßig mit Traggriffen und
Kolbenschutzplatte ausgestattet.
| Typ | A | ØB | ØB1 | ØC1 | ØC2 | ØC3 | E | l | K1 | K2 | K3 | L | O |
| mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | |
| HP 10/T 280 (E+R) | 200 | 170 | 98 | 110 | 75 | 40 | 25 | 492 | 90 | 95 | 95 | 15 | 52 |
| HP 25/T 185 (E+R) | 200 | 170 | 98 | 110 | 75 | - | 25 | 399 | 95 | 90 | - | 15 | 52 |
| HP 25/T 450 (E+R) | 365 | 170 | 98 | 110 | 63 | - | 38 | 827 | 220 | 227 | - | 15 | 52 |
| HP 50/T 185 (E+R) | 218 | 220 | 139 | 140 | 90 | - | 32 | 384 | 89 | 96 | - | 20 | 55 |
| HP 50/T 400 (E+R) | 380 | 220 | 139 | 140 | 90 | - | 38 | 799 | 195 | 205 | - | 20 | 70 |
| HP 65/T 400 (E+R) | 380 | 270 | 139 | 180 | 110 | - | 48 | 799 | 200 | 200 | - | 20 | 78 |

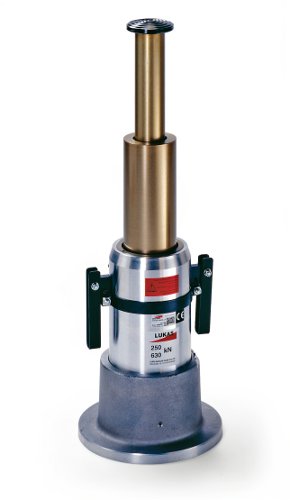

Zubehör Fußplatte
Fußplatten vergrößern die Standflächen der Zylinder und erhöhen ihre Standfestigkeit. Für alle Hubarbeiten
empfehlen wir die Verwendung von Fußplatten.
| Typ | Artikel-Nr. | A | A1 | A2 | ØB | ØB1 | Gewicht |
| mm | mm | mm | mm | mm | kg | ||
| HP 10/T... | 84128/1319 | 155 | 20 | 135 | 300 | 172 | 10,8 |
| HP 25/T... | 84128/1319 | 155 | 20 | 135 | 300 | 172 | 10,8 |
| HP 50/T... | 84128/1320 | 155 | 20 | 135 | 300 | 222 | 14,5 |
