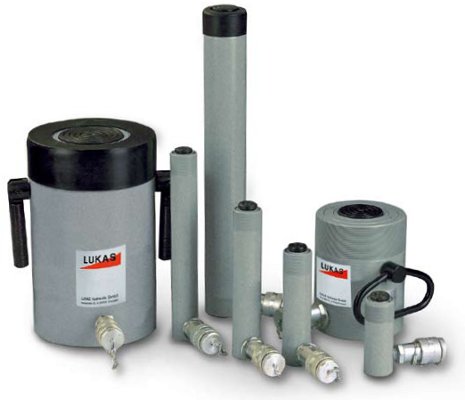

Einfachwirkende Stahlzylinder
mit Federrückzug 5 t – 220 t

Die LUKAS Stahlzylinder LSC bestehen aus hochfestem Stahl und sind für härteste Einsätze geeignet. Die einbrennlackierten Oberflächen bieten optimalen Korrosionsschutz. Alle Zylinder werden komplett mit Kolbenschutzplatten und Schraubkupplungsmuffen geliefert.
Dank der großen Typenvielfalt finden Sie im LSC-Programm immer den optimalen Zylinder für z. B. Hub- und Verschliebearbeiten aller Art, Reparatur und Wartung, Positionieren und Fixieren von Komponenten oder Verformen von Metallteilen.
Alle LSC-Zylinder können nachträglich mit LUKAS Steckkupplungen ausgerüstet und somit auch in vorhandene LUKAS 50 MPa-Systeme integriert werden.

Steckkupplungsnippel
StNi 62 (Artikel-Nr.: 84053/16) bitte separat bestellen und gegen serienmäßige Schraubkupplungen austauschen.

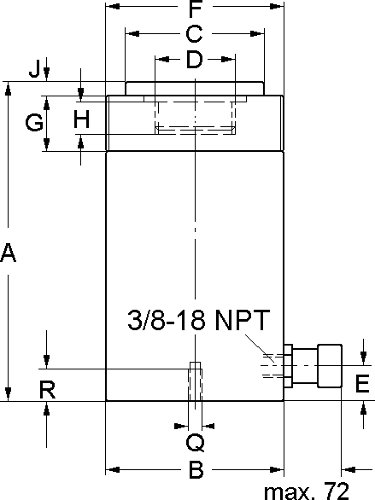

Maßskizze des Einfachwirkenden Stahlzylinders LSC
Einfachwirkende Stahlzylinder LSC
  • Voll belastbare Hubbegrenzung
  • Hartverchromte Kolben schützen vor Riefenbildung und Korrosion
  • Abstreifringe gegen Verschmutzung und Verschleiß des Zylinders
  • Außengewinde zur einfachen Montage
  • Befestigungsbohrungen im Zylinderboden serienmäßig
  • Innengewinde in der Kolbenstange für Zusatzwerkzeuge
  • International übliches Anschlusskupplungssystem

Typ Artikel-Nr. Hub-
kraft		 Hub Ölbe-
darf		 A ØB ØC D E F G H J Ge-
wicht		 Preis
kN mm l mm mm mm mm mm mm mm kg Euro
LSC 5/25 84148/0901-01 49 25 0,02 110 40 25 3/4"-16 19 1 1/2"-16 28 14 6 1,0 auf Anfrage
LSC 5/75 84148/0901-02 49 76 0,05 168 40 25 3/4"-16 19 1 1/2"-16 28 14 6 1,5 auf Anfrage
LSC 5/125 84148/0901-03 49 127 0,09 219 40 25 3/4"-16 19 1 1/2"-16 28 14 6 1,9 auf Anfrage
LSC 5/180 84148/0901-04 49 180 0,13 276 40 25 3/4"-16 19 1 1/2"-16 28 14 6 2,4 auf Anfrage
LSC 5/230 84148/0901-05 49 232 0,16 328 40 25 3/4"-16 19 1 1/2"-16 28 14 6 2,8 auf Anfrage
LSC 10/25 84148/0902-01 111 25 0,04 90 60 36 -- 19 2 1/4"-14 32 -- 6 1,6 auf Anfrage
LSC 10/55 84148/0902-02 111 54 0,09 121 60 36 1"-8 19 2 1/4"-14 32 19 6 2,4 auf Anfrage
LSC 10/105 84148/0902-03 111 105 0,17 172 60 36 1"-8 19 2 1/4"-14 32 19 6 3,3 auf Anfrage
LSC 10/155 84148/0902-4 111 155 0,25 247 60 36 1"-8 19 2 1/4"-14 32 19 6 4,7 auf Anfrage
LSC 10/205 84148/0902-05 111 205 0,33 301 60 36 1"-8 19 2 1/4"-14 32 19 6 5,7 auf Anfrage
LSC 10/255 84148/0902-06 111 257 0,41 352 60 36 1"-8 19 2 1/4"-14 32 19 6 6,6 auf Anfrage
LSC 10/305 84148/0902-07 111 307 0,49 402 60 36 1"-8 19 2 1/4"-14 32 19 6 7,4 auf Anfrage
LSC 10/355 84148/0902-08 111 355 0,57 454 60 36 1"-8 19 2 1/4"-14 32 19 6 8,4 auf Anfrage
LSC 15/25 84148/0903-01 166 25 0,06 126 75 45 -- 20 2 3/4"-16 32 -- 5 4,2 auf Anfrage
LSC 15/55 84148/0903-02 166 54 0,13 157 75 45 1"-8 20 2 3/4"-16 32 25 8 5,0 auf Anfrage
LSC 15/105 84148/0903-03 166 105 0,25 207 75 45 1"-8 20 2 3/4"-16 32 25 8 6,4 auf Anfrage
LSC 15/155 84148/0903-04 166 155 0,37 277 75 45 1"-8 20 2 3/4"-16 32 25 8 8,5 auf Anfrage
LSC 15/205 84148/0903-05 166 205 0,49 329 75 45 1"-8 20 2 3/4"-16 32 25 8 10,0 auf Anfrage
LSC 15/255 84148/0903-06 166 257 0,61 381 75 45 1"-8 20 2 3/4"-16 32 25 8 11,5 auf Anfrage
LSC 15/300 84148/0903-07 166 307 0,73 428 75 45 1"-8 20 2 3/4"-16 32 25 8 12,8 auf Anfrage
LSC 15/355 84148/0903-08 166 355 0,84 479 75 45 1"-8 20 2 3/4"-16 32 25 8 14,2 auf Anfrage
LSC 25/25 84148/0904-01 231 25 0,08 144 85 56 1 1/2"-16 25 3 5/16"-12 45 25 10 6,0 auf Anfrage
LSC 25/50 84148/0904-02 231 51 0,17 170 85 56 1 1/2"-16 25 3 5/16"-12 45 25 10 7,0 auf Anfrage
LSC 25/100 84148/0904-03 231 102 0,34 221 85 56 1 1/2"-16 25 3 5/16"-12 45 25 10 8,9 auf Anfrage
LSC 25/160 84148/0904-04 231 159 0,53 281 85 56 1 1/2"-16 25 3 5/16"-12 45 25 10 11,2 auf Anfrage
LSC 25/210 84148/0904-05 231 210 0,70 330 85 56 1 1/2"-16 25 3 5/16"-12 45 25 10 13,0 auf Anfrage
LSC 25/260 84148/0904-06 231 261 0,87 383 85 56 1 1/2"-16 25 3 5/16"-12 45 25 10 15,0 auf Anfrage
LSC 25/310 84148/0904-07 231 310 1,03 434 85 56 1 1/2"-16 25 3 5/16"-12 45 25 10 16,9 auf Anfrage
LSC 25/360 84148/0904-08 231 362 1,20 484 85 56 1 1/2"-16 25 3 5/16"-12 45 25 10 18,8 auf Anfrage
LSC 30/60 84148/0905-01 309 60 0,27 169 100 60 1 1/2"-16 30 3 7/8"-12 48 25 10 9,3 auf Anfrage
LSC 30/150 84148/0905-02 309 150 0,66 274 100 60 1 1/2"-16 30 3 7/8"-12 48 25 10 14,6 auf Anfrage
LSC 30/210 84148/0905-03 309 210 0,93 344 100 60 1 1/2"-16 30 3 7/8"-12 48 25 10 18,2 auf Anfrage
LSC 50/60 84148/0906-01 496 60 0,43 175 127 80 -- 35 5"-12 55 -- 5 16,4 auf Anfrage
LSC 50/100 84148/0906-02 496 102 0,72 226 127 80 -- 35 5"-12 55 -- 5 20,7 auf Anfrage
LSC 50/160 84148/0906-03 496 160 1,13 284 127 80 -- 35 5"-12 55 -- 5 25,5 auf Anfrage
LSC 50/335 84148/0906-04 496 339 2,40 464 127 80 -- 35 5"-12 55 -- 5 40,4 auf Anfrage
LSC 75/160 84148/0907-01 727 160 1,66 284 146 90 -- 35 5 3/4"-12 55 -- 5 32,0 auf Anfrage
LSC 75/330 84148/0907-02 727 330 3,43 494 146 90 -- 35 5 3/4"-12 55 -- 5 54,0 auf Anfrage
LSC 95/60 84148/0908-01 929 60 0,80 179 177 110 -- 40 6 7/8"-12 55 -- 5 32,0 auf Anfrage
LSC 95/150 84148/0908-02 929 150 1,99 299 177 110 -- 40 6 7/8"-12 55 -- 5 53,0 auf Anfrage
LSC 95/260 84148/0908-03 929 260 3,45 454 177 110 -- 40 6 7/8"-12 55 -- 5 78,5 auf Anfrage
LSC 140/60 84148/0909-01 1407 60 1,21 189 216 140 -- 40 8 1/2"-12 55 -- 5 52,0 auf Anfrage
LSC 140/150 84148/0909-02 1407 150 3,02 319 216 140 -- 40 8 1/2"-12 55 -- 5 85,7 auf Anfrage
LSC 140/260 84148/0909-03 1407 260 5,23 469 216 140 -- 40 8 1/2"-12 55 -- 5 124,5 auf Anfrage
LSC 220/150 84148/0910-01 2199 150 4,71 339 250 160 -- 40 -- -- -- 5 116,5 auf Anfrage


Serienmäßig Befestigungsbohrungen im Zylinderboden und in der Kolbenstange

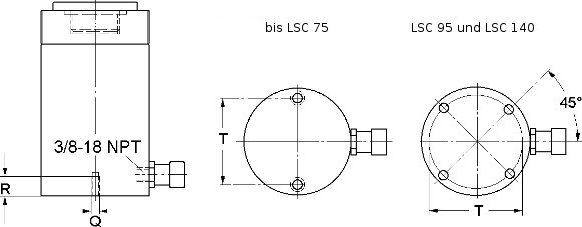

Maßskizze für Befestigungsbohrungen LSC
Typ Q R T
LSC 5/... 1/4"-20 14 25
LSC 10/... 5/16"-18 12 39
LSC 15/... 3/8"-16 12 47
LSC 25/... 1/2"-13 19 58
LSC 30/... 1/2"-13 19 74
LSC 50/... 1/2"-13 19 95
LSC 75/... 3/4"-10 19 115
LSC 95/... 3/4"-10 25 139
LSC 140/... 3/4"-10 25 165
LSC 220/... -- -- --
