Home Auswahl Leichtmetallzylinder HLO

700 bar

Einfachwirkende Leichtmetallzylinder mit
Federrückzug 9 t – 140 t

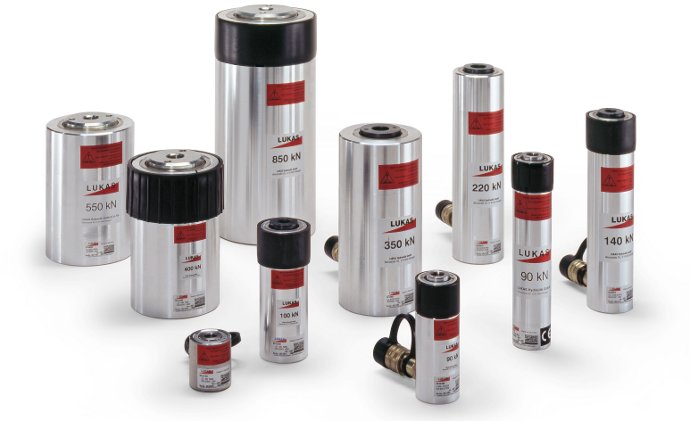

Hydraulikzylinder HLO, HLM
LUKAS HLO, HLM, HLZ Zylinder, bestehen aus hochfestem Leichtmetall, sind sehr leicht und daher einfach zu transportieren. Sie eignen sich besonders gut für den Einsatz auf Baustellen und für Reparaturarbeiten in Betrieben und Werkstätten. Typische Anwendungsfälle sind Heben, Pressen, Verschieben, Verformen usw.
Die HL. Zylinderreihe zeichnet sich durch flexible Gestaltung der Ausstattungsvarianten aus. Daraus ergibt sich höhere Flexibilität beim Einbau in Maschinen und Anlagen. Die Zylinder können ohne Außengewinde, mit metrischen oder Zoll Gewindeabmessungen geliefert werden. Als Anschlussgewinde sind M 18 x 1,5 und 3/8-18 NPT lieferbar. Weitere Optionen sind Befestigungsbohrungen im Zylinderboden und in der Kolbenstange.
Vorteile in der Praxis
  • Hohe Seitenlastverträglichkeit durch breite Führungsringe
  • Abstreifring gegen Verschmutzung und Verschleiß des Zylinders
  • Voll belastbare Hubbegrenzung
  • Starke Rückzugsfeder für schnelles Einfahren auch von großen Zylindern
  • Flexibilität bei Außengewinde und Anschlussbohrung
  • Serienmäßige Ausstattung mit international üblichen Schraubkupplungen
  • Umrüstung auf LUKAS Schnellverschlusskupplungen auf Anfrage

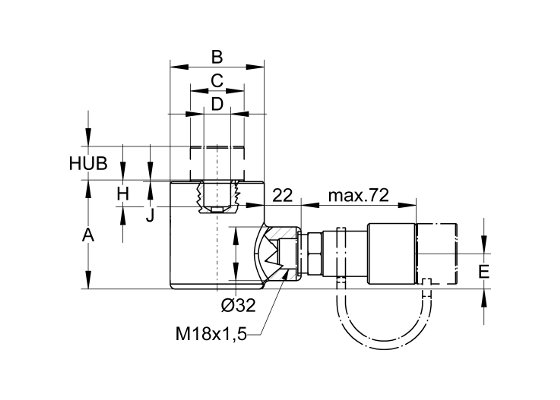

HLO ohne Außengewinde mit Kupplungsanschluss M 18 x 1,5

Typ Artikel-Nr. Hub-
kraft		 Hub Kolben-
fläche		 Öl-

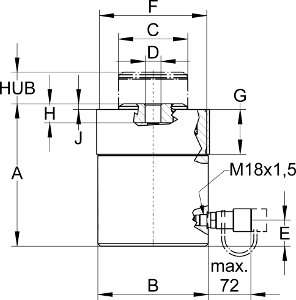

bedarf		 A ØB ØC ØD E ØF=B G H J Ge-
wicht		 Preis
kN mm cm² l mm mm mm mm mm mm mm mm mm kg EUR
HLO 9/20 M 83144/1704 88 20 12,6 0,03 65 56 32 16 21 56 1 0,9 auf Anfr.
HLO 9/50 M 83144/1808 88 50 12,6 0,06 160 58 32 16 23 58 --- 16 5 1,4 auf Anfr.
HLO 9/160 M 83144/1813 88 160 12,6 0,20 270 58 32 16 23 58 --- 20 5 2,5 auf Anfr.
HLO 14/50 M 83144/2208 137 50 19,6 0,10 186 70 40 16 23 70 --- 29 6 2,7 auf Anfr.
HLO 14/160 M 83144/2213 137 160 19,6 0,31 296 70 40 16 23 70 --- 29 6 4,2 auf Anfr.
HLO 22/50 M 83144/2608 218 50 31,2 0,16 205 85 50 25 40 85 --- 30 7 5,2 auf Anfr.

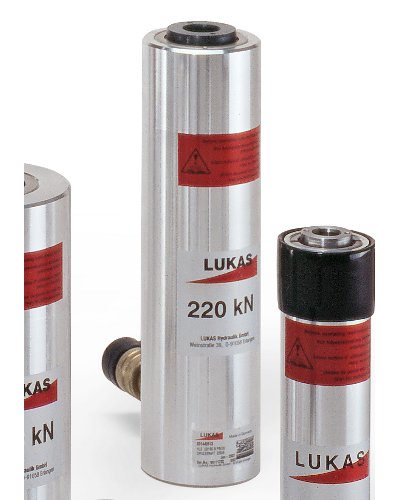

HLO 22/160 M 83144/2613 218 160 31,2 0,50 315 85 50 25 40 85 --- 30 7 6,4 auf Anfr.
HLO 35/50 M 83144/3008 352 50 50,3 0,25 215 127 63 25 40 127 --- 30 7 9 auf Anfr.

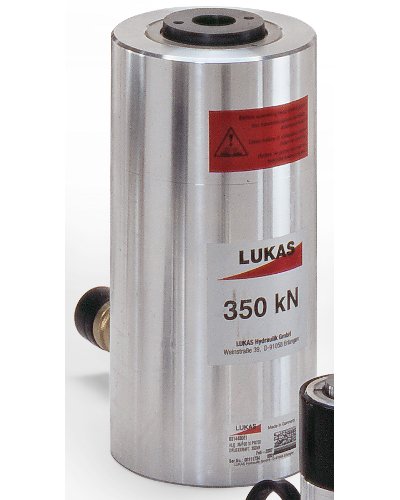

HLO 35/100 M 83144/3011 352 100 50,3 0,50 265 127 63 25 40 127 --- 30 7 11 auf Anfr.
HLO 35/200 M 83144/3014 352 200 50,3 1,01 365 127 63 25 40 127 --- 30 7 15 auf Anfr.

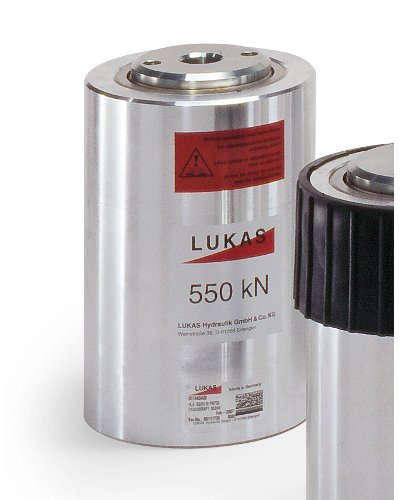

HLO 55/50 M 83144/3408 550 50 78,5 0,39 224 146 90 25 30 146 --- 30 9 11 auf Anfr.
HLO 55/200 M 83144/3414 550 200 78,5 1,57 374 146 90 25 30 146 --- 30 9 17 auf Anfr.
HLO 85/50 M 83144/3808 859 50 122,7 0,61 225 175 110 25 41 175 --- 30 9 15,5 auf Anfr.
HLO 85/160 M 83144/3813 859 160 122,7 1,96 341 175 110 25 41 175 --- 30 9 22,5 auf Anfr.
HLO 85/200 M 83144/3814 859 200 122,7 2,45 384 175 110 25 41 175 --- 30 9 25 auf Anfr.
HLO 140/50 M 83144/4208 1407 50 201 1,01 265 220 140 40 55 220 --- 30 9 29,5 auf Anfr.
HLO 140/200M 83144/4214 1407 200 201 4,02 415 220 140 40 55 220 --- 30 9 44 auf Anfr.

HLM mit metrischem Außengewinde und Kupplungsanschluss M 18 x 1,5

Typ Bestell-Nr. Hub-
kraft		 Hub Kolben-
fläche		 Öl-
bedarf		 A ØB ØC ØD E ØF=B G H J Ge-
wicht		 Preis
kN mm cm² l mm mm mm mm mm mm mm mm mm kg EUR

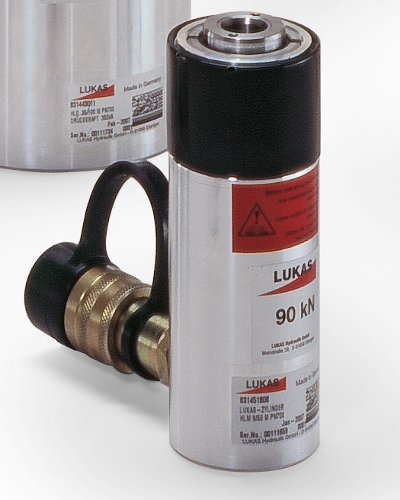

HLM 9/50 M 83145/1808 88 50 12,6 0,06 160 58 32 16 23 58 --- 16 5 1,4 auf Anfr.

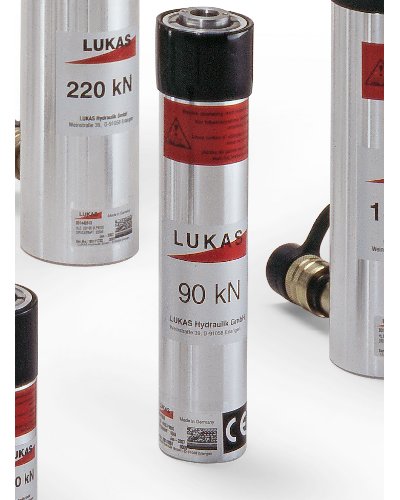

HLM 9/160 M 83145/1813 88 160 12,6 0,20 270 58 32 16 23 58 --- 20 5 2,5 auf Anfr.
HLM 14/50 M 83145/2208 137 50 19,6 0,10 186 70 40 16 23 M68x2 50 29 6 2,7 auf Anfr.

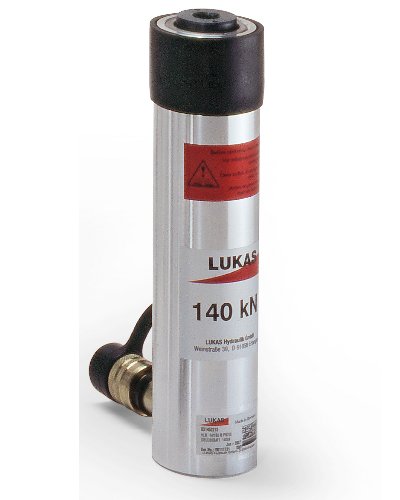

HLM 14/160 M 83145/2213 137 160 19,6 0,31 296 70 40 16 23 M68x2 50 29 6 4,2 auf Anfr.
HLM 22/50 M 83145/2608 218 50 31,2 0,16 205 85 50 25 40 M85x2 60 30 7 5,2 auf Anfr.
HLM 22/160 M 83145/2613 218 160 31,2 0,50 315 85 50 25 40 M85x2 60 30 7 6,4 auf Anfr.
HLM 35/50 M 83145/3008 352 50 50,3 0,25 215 127 63 25 40 M120x3 70,5 30 7 9 auf Anfr.
HLM 35/100 M 83145/3011 352 100 50,3 0,50 265 127 63 25 40 M120x3 70,5 30 7 11 auf Anfr.
HLM 35/200 M 83145/3014 352 200 50,3 1,01 365 127 63 25 40 M120x3 70,5 30 7 15 auf Anfr.
HLM 55/50 M 83145/3408 550 50 78,5 0,39 224 146 90 25 30 M140x3 70,5 30 9 11 auf Anfr.
HLM 55/200 M 83145/3414 550 200 78,5 1,57 374 146 90 25 30 M140x3 70,5 30 9 17 auf Anfr.
HLM 85/50 M 83145/3808 859 50 122,7 0,61 225 175 110 25 41 M170x3 70,5 30 9 15,5 auf Anfr.
HLM 85/160 M 83145/3813 859 160 122,7 1,96 341 175 110 25 41 M170x3 70,5 30 9 22,5 auf Anfr.

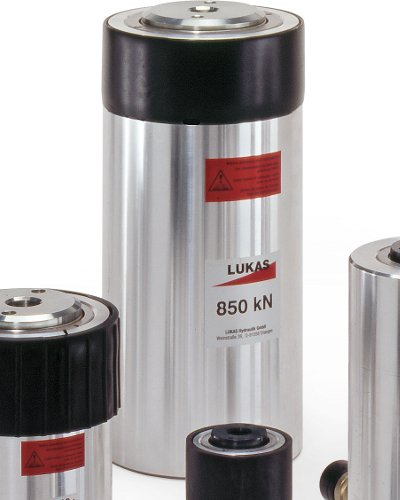

HLM 85/200 M 83145/3814 859 200 122,7 2,45 384 175 110 25 41 M170x3 70,5 30 9 25 auf Anfr.
HLM 140/50 M 83145/4208 1407 50 201 1,01 265 220 140 40 55 M220x4 70 30 9 29,5 auf Anfr.
HLM 140/200M 83145/4214 1407 200 201 4,02 415 220 140 40 55 M220x4 70 30 9 44 auf Anfr.

Zubehör

Befestigungsbohrungen in der Kolbenstange und im Zylinderboden

Zylinderbohrungen HLO
Typ X P Q R T
HLO 9/20 M18x1,5 10 mm -- -- --
HLO / HLM / HLZ 9/.. M18x1,5 13,5 mm M6 10 mm 35 mm
HLO / HLM / HLZ 14/.. M18x1,5 22,5 mm M6 10 mm 50 mm
HLO / HLM / HLZ 22/.. M27x2 22,5 mm M8 13 mm 66 mm
HLO / HLM / HLZ 35/.. M27x2 24 mm M8 13 mm 88 mm
HLO / HLM / HLZ 55/.. M27x2 30 mm M10 19 mm 110 mm
HLO / HLM / HLZ 85/.. M27x2 30 mm M10 19 mm 140 mm
HLO / HLM / HLZ 140/.. -- -- M12 24 mm 185 mm

Traggriff

Traggriff LFO
für Artikel-Nr. Gewicht Preis
HLO / HLM / HLZ 35/50 M/Z 83145/3066 0,9 kg auf Anfr.
HLO / HLM / HLZ 35/100 M/Z 83145/3066 0,9 kg auf Anfr.
HLO / HLM / HLZ 35/200 M/Z 83145/3066 0,9 kg auf Anfr.
HLO / HLM / HLZ 55/50 M/Z 83145/3466 0,9 kg auf Anfr.
HLO / HLM / HLZ 55/200 M/Z 83145/3466 0,9 kg auf Anfr.
HLO / HLM / HLZ 85/50 M/Z 83148/3966 1,0 kg auf Anfr.
HLO / HLM / HLZ 85/160 M/Z 83148/3966 1,0 kg auf Anfr.
HLO / HLM / HLZ 85/200 M/Z 83148/3966 1,0 kg auf Anfr.

Traggriff LFO Tragggriff LFO
für Artikel-Nr. Gewicht Preis
HLO / HLM / HLZ 140/50 M/Z 83145/4266 1,2 kg auf Anfr.
HLO / HLM / HLZ 140/200 M/Z 83145/4266 1,2 kg auf Anfr.

HLO / HLM / HLZ Zylinderzubehör 100% belastbar

Um die Kolben besser zu schützen, empfehlen wir die Verwendung von Kolbenschutzplatten und Druckstücken aus dem LUKAS Zylinderzubehör.
Die Prismenvorsätze dienen zur Aufnahme speziell geformter Materialien.
Die Ausgleichsplatten werden in den Zylinderkolben eingesteckt und gleichen Bewegungen aus, die z.B. beim einseitigen Heben von Lasten entstehen.
Fußplatten vergrößern die Bodenfläche der Zylinder und erhöhen ihre Standsicherheit.
Verlängerungen dürfen nur bei mittiger Kraftübertragung verwendet werden! Die Verwendung von mehr als einer Verlängerung ist nicht zulässig!

Kolbenschutzplatte Kolbenschutzplatte
Ausgleichsplatte Prismenvorsatz
Fussplatte Ausgleichsplatte
Verlängerung
für a b Gewicht Artikel-Nr. Preis
(1) Kolbenschutzplatten für
HL...9, HL...14 17 40 0,2 kg 84128/5002 auf Anfr.
HL...22, HL...35 20 63 0,6 kg 84128/5004 auf Anfr.
HL...55 24 80 1,0 kg 84128/5005 auf Anfr.
HL...85 24 110 1,9 kg 84128/5006 auf Anfr.
HL...140 28 120 2,7 kg 84128/5007 auf Anfr.

(2) Druckstück konvex für
HL...9, HL...14 15 32 0,1 kg 84128/1509 auf Anfr.
HL...22 10 48 0,35 kg 84128/1513 auf Anfr.
HL...35 15 60 0,45 kg 84128/1514 auf Anfr.

(3) Prismenvorsätze für
HL...9, HL...14 31 46 0,3 kg 84031/77 auf Anfr.
HL...25, HL...35 45 70 0,9 kg 84031/52 auf Anfr.

(4) (5) Ausgleichsplatten kolbenseitig für
HL...9, HL...14 20 50 0,3 kg 84128/5063 auf Anfr.
HL...22, HL...35 20 63 0,3 kg 84128/5062 auf Anfr.
HL...55 29 80 1,1 kg 84128/5065 auf Anfr.
HL...85(5) 45 110 3,0 kg 84128/1624 auf Anfr.

(6) Fußplatten für
HL...9 10 118 0,6 kg 83145/0605 auf Anfr.
HL...14 16 138 1,0 kg 83145/0606 auf Anfr.
HL...22 17 158 1,3 kg 84128/0607 auf Anfr.
HL...35 23 198 2,3 kg 83145/0608 auf Anfr.
HL...55 27 218 3,9 kg 83145/0609 auf Anfr.
HL...85 20 300 7,4 kg 83145/1319 auf Anfr.
HL...140 20 300 9,0 kg 84128/1320 auf Anfr.

(7) Verlängerungen für
HL...9, HL...14 100 32 0,63 kg 84031/8101 auf Anfr.
HL...22, HL...35 100 50 4,0 kg 84031/07 auf Anfr.
HL...22, HL...35 200 50 8,0 kg 84031/08 auf Anfr.
